Spannsätze und Schrumpfscheiben

Die kraftschlüssige Welle-Nabe-Verbindung. Eine spielfreie und reibschlüssige Verbindung für Nabenkörper und Hohlwellen. Selbstzentrierende Spannsätze erreichen einen extrem genauen Rundlauf zwischen den verspannten Komponenten.

  • Spannsätze ohne Axialverschiebung werden im Bereich von Werkzeugmaschinen, pfeilverzahnten Zahnrädern, Rundtischantrieben, Pumpen und zur Bremsscheibenbefestigung eingesetzt.
  • Spannsätze mit niedriger Flächenpressung werden vorwiegend im Falle äusserst dünnwandiger Naben sowie für Naben mit geringer Streckgrenze, bspw. aus Grauguss oder Aluminium eingesetzt.
  • Zweiteilige Schrumpfscheiben zeichnen sich durch einen äussert flachen Einfachkonus aus und übertragen das erforderliche Drehmoment ähnlich eines Kegelpressverbandes.
  • Dreiteilige Schrumpfscheiben sind gekennzeichnet von einem steilen Doppelkonus.

Kontaktieren Sie uns, wenn Sie Fragen haben.

Kontakt zu BIBUS Schweiz

Spannelemente


Spannsätze


Spannsätze für Biegemomente


Schnellspannsätze


Schrumpfscheiben


Rostfreie Spannverbindungen

Unsere Qualitätsmarken

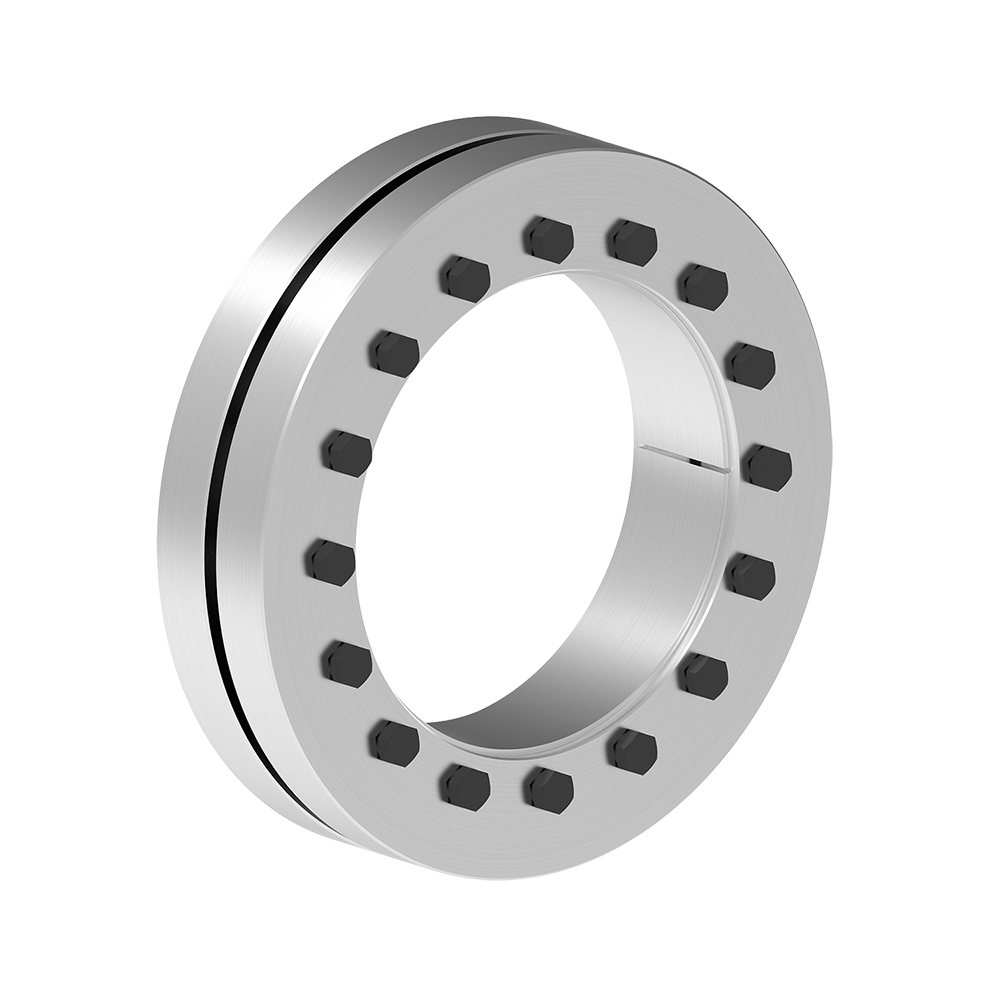

Schrumpfscheibe RfN 4051

Schrumpfscheibe RfN 4051

Leichte 3-teilige Ausführung für mittlere Dremomente. Durch die schmale Bauart optimal für dünne Naben und Hohlwellen.

Sicherheitsabdeckungen für Schrumpfscheiben

Sicherheitsabdeckungen für Schrumpfscheiben

Hohe Anwenderfreundlichkeit durch schnelle, einfache Montage und Demontage.

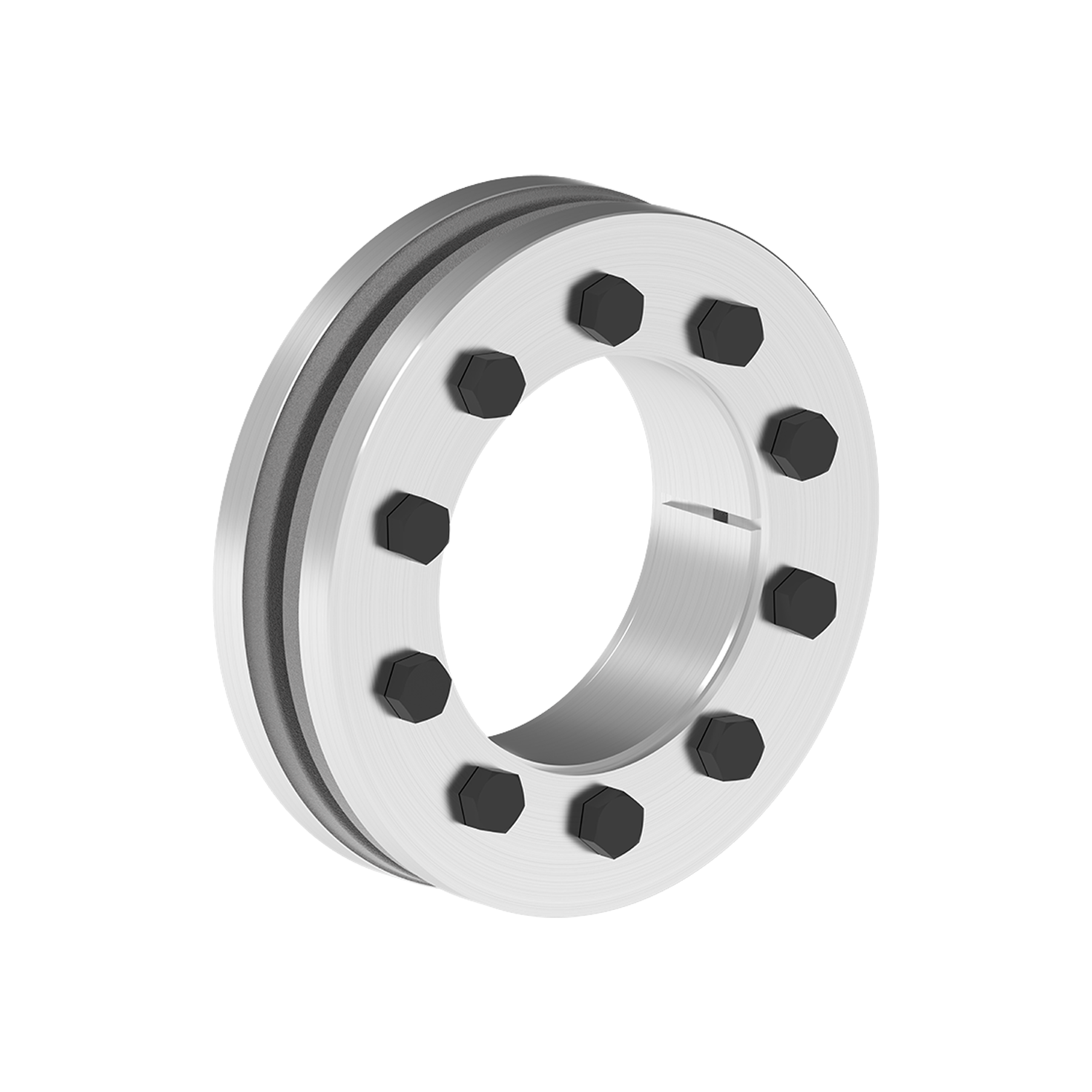

Schrumpfscheibe RfN 4061

Schrumpfscheibe RfN 4061

Standard 3-teilige Ausführung für hohe Drehmomente. Universelle Einsatzmöglichkeiten.

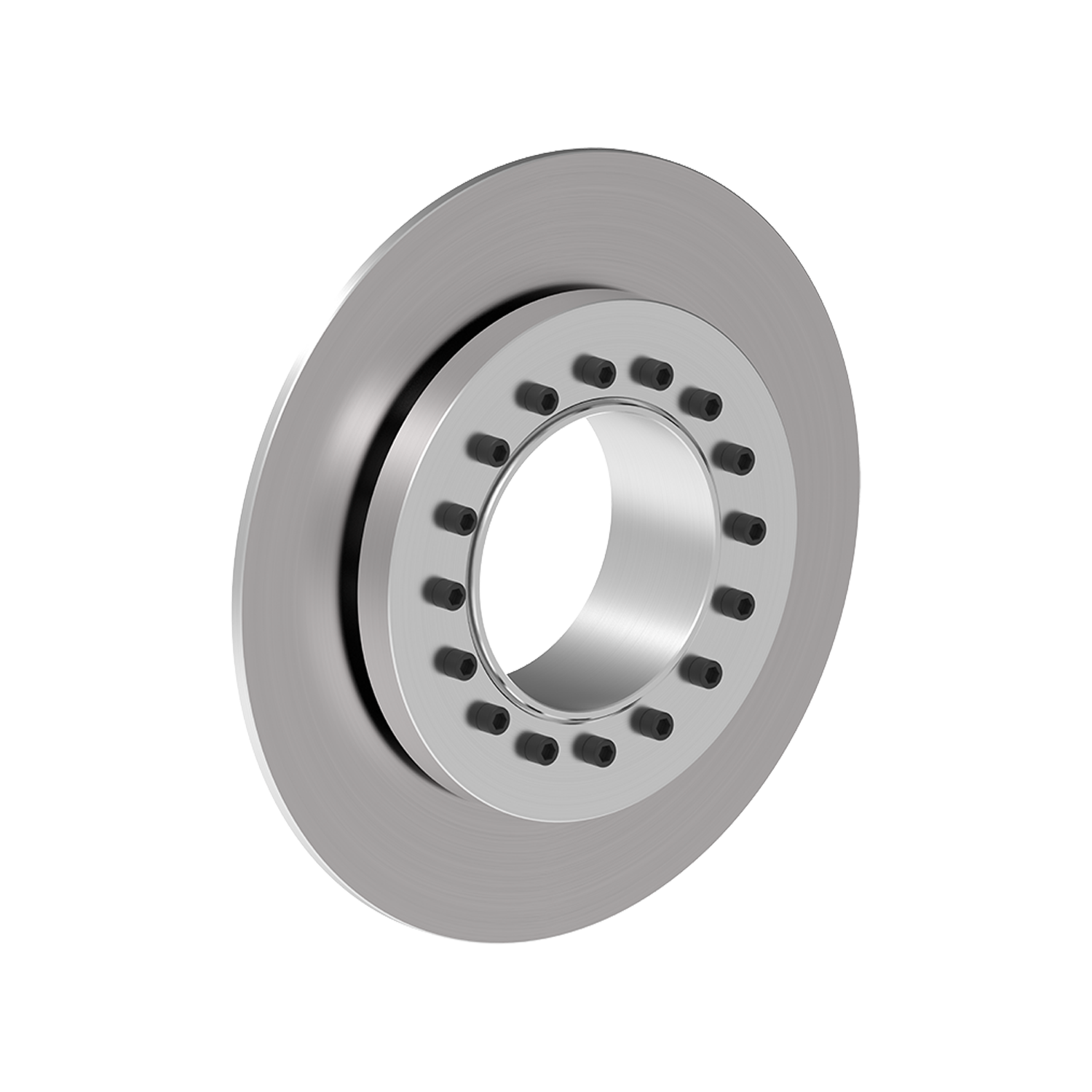

Schrumpfscheibe RfN 4061 geteilt

Schrumpfscheibe RfN 4061 geteilt

Für hohe Drehmomente und universelle Einsatzmöglichkeiten.

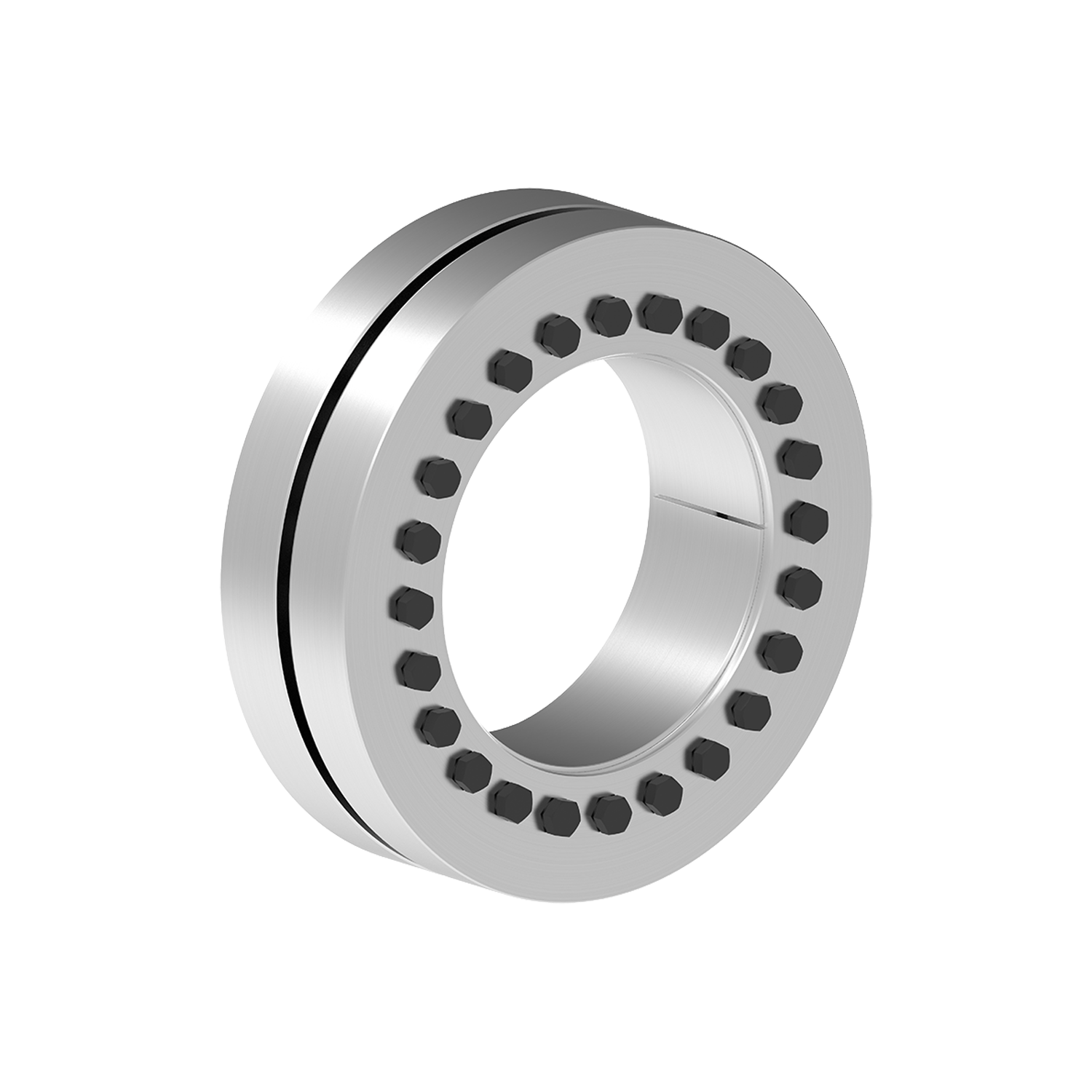

Schrumpfscheibe RfN 4071

Schrumpfscheibe RfN 4071

Grosse 3-teilige Ausführung für sehr hohe Drehmomente. Grössenerweiterung der RfN 4061.

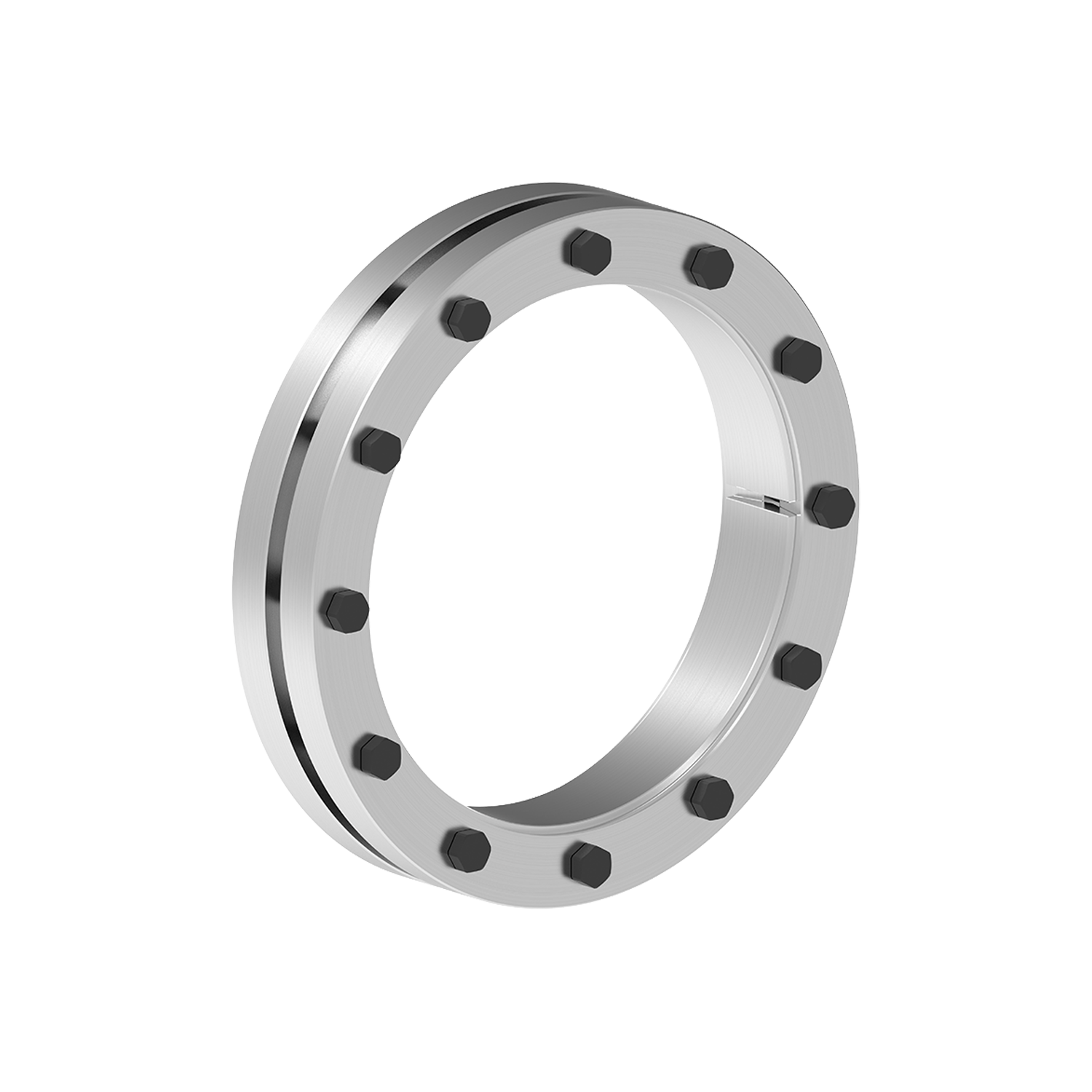

Schrumpfscheibe RfN 4073

Schrumpfscheibe RfN 4073

Kleine 3-teilige Ausführung für geringe Drehmomente. Durch den leichten Aufbau sehr geringe Massenträgheit.

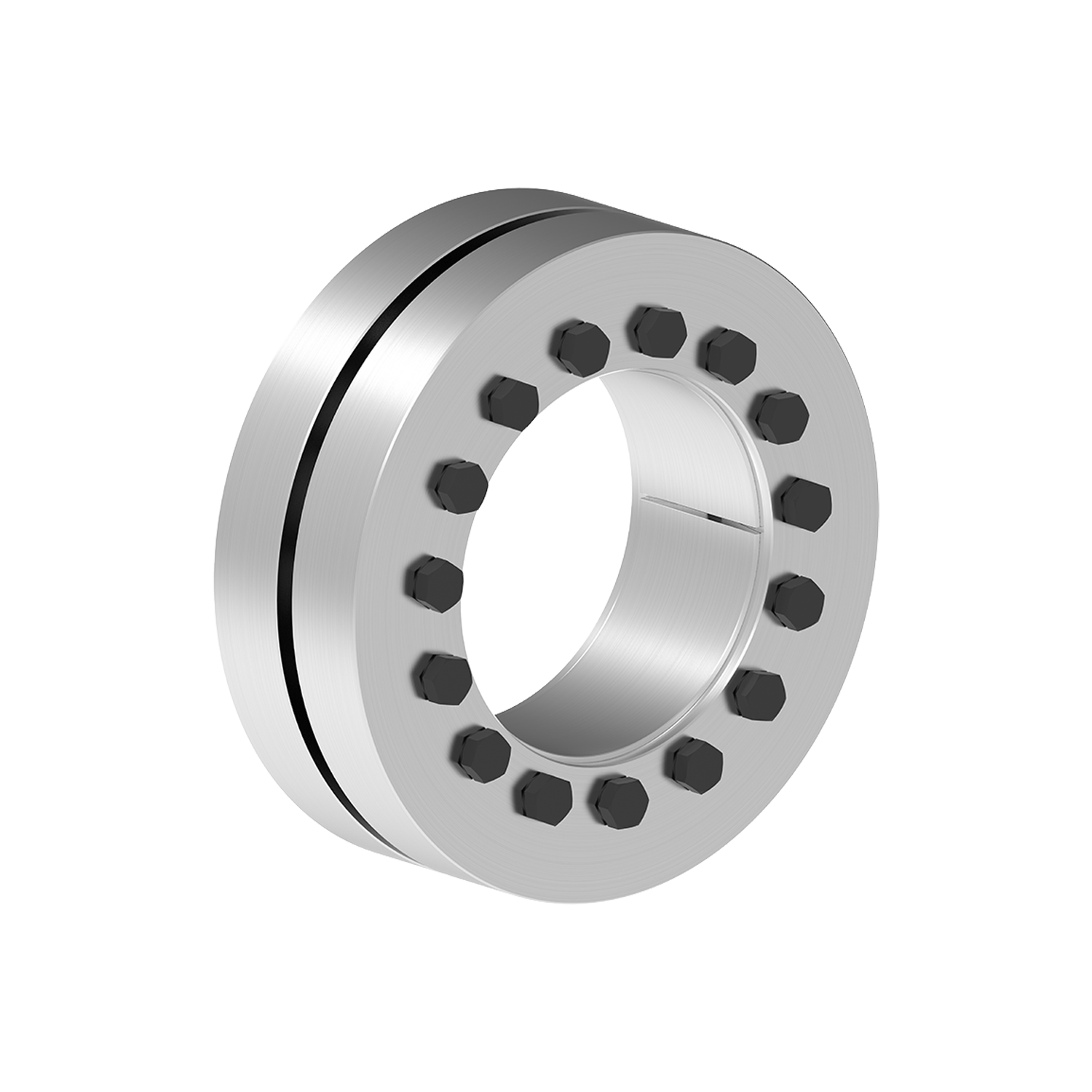

Schrumpfscheibe RfN 4091

Schrumpfscheibe RfN 4091

Schwere 3-teilige Ausführung für maximale Drehmomente. Hochrobust für extreme Belastungen.

Schrumpfscheibe RfN 4161

Schrumpfscheibe RfN 4161

Standard 2-teilige Ausführung für hohe Drehmomente. Viele Einsatzmöglichkeiten.

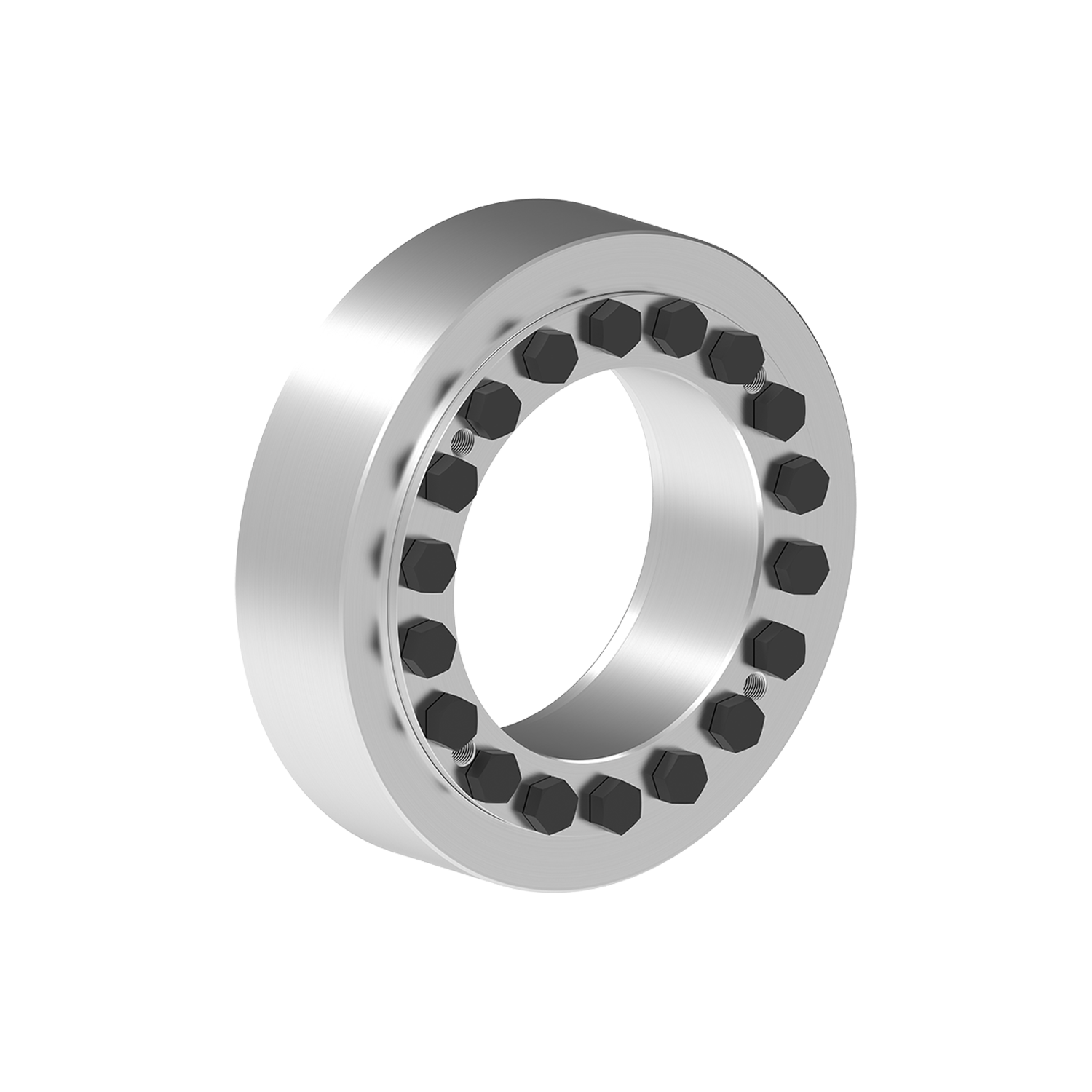

Schrumpfscheibe RfN 4181

Schrumpfscheibe RfN 4181

Grosse 2-teilige Ausführung für sehr hohe Drehmomente. Grössenerweiterung der RfN 4161.

Spannsatz RfN 7012 für Biegemomente

Spannsatz RfN 7012 für Biegemomente

Schmalste Ausführungen für universelle Einsatzgebiete.

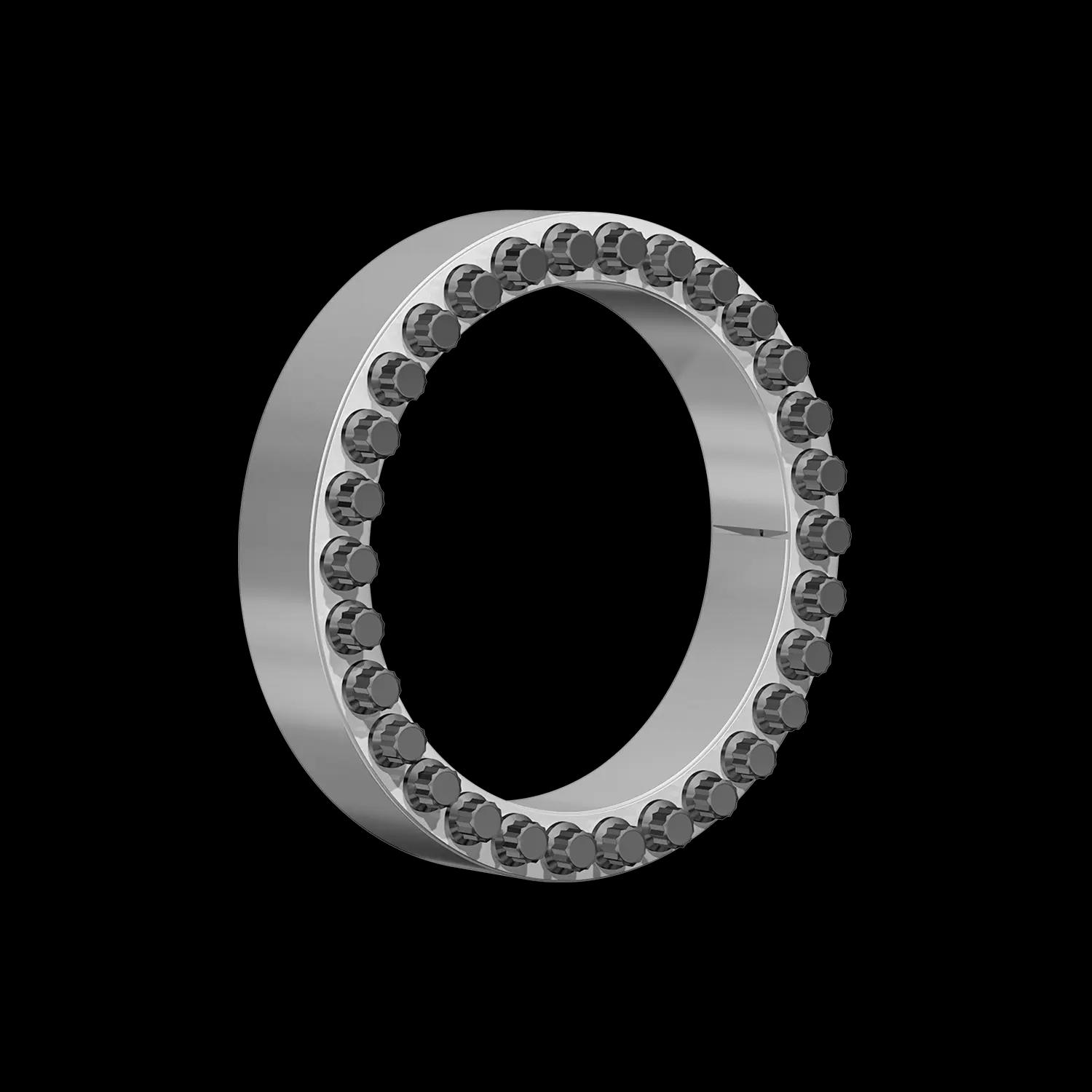

Spannsatz RfN 7012.2 für Biegemomente

Spannsatz RfN 7012.2 für Biegemomente

Indentisch zu RfN 7012, Optimiert für extremste Belastungen.

Spannsatz RfN 7015.0 für Biegemomente

Spannsatz RfN 7015.0 für Biegemomente

Überträgt hohe kombinierte Kräfte und Momente. Sehr gute Zentrierfähigkeit.

Spannsatz RfN 7015.1 für Biegemomente

Spannsatz RfN 7015.1 für Biegemomente

Überträgt hohe kombinierte Kräfte und Momente. Sehr gute Zentrierfähigkeit.

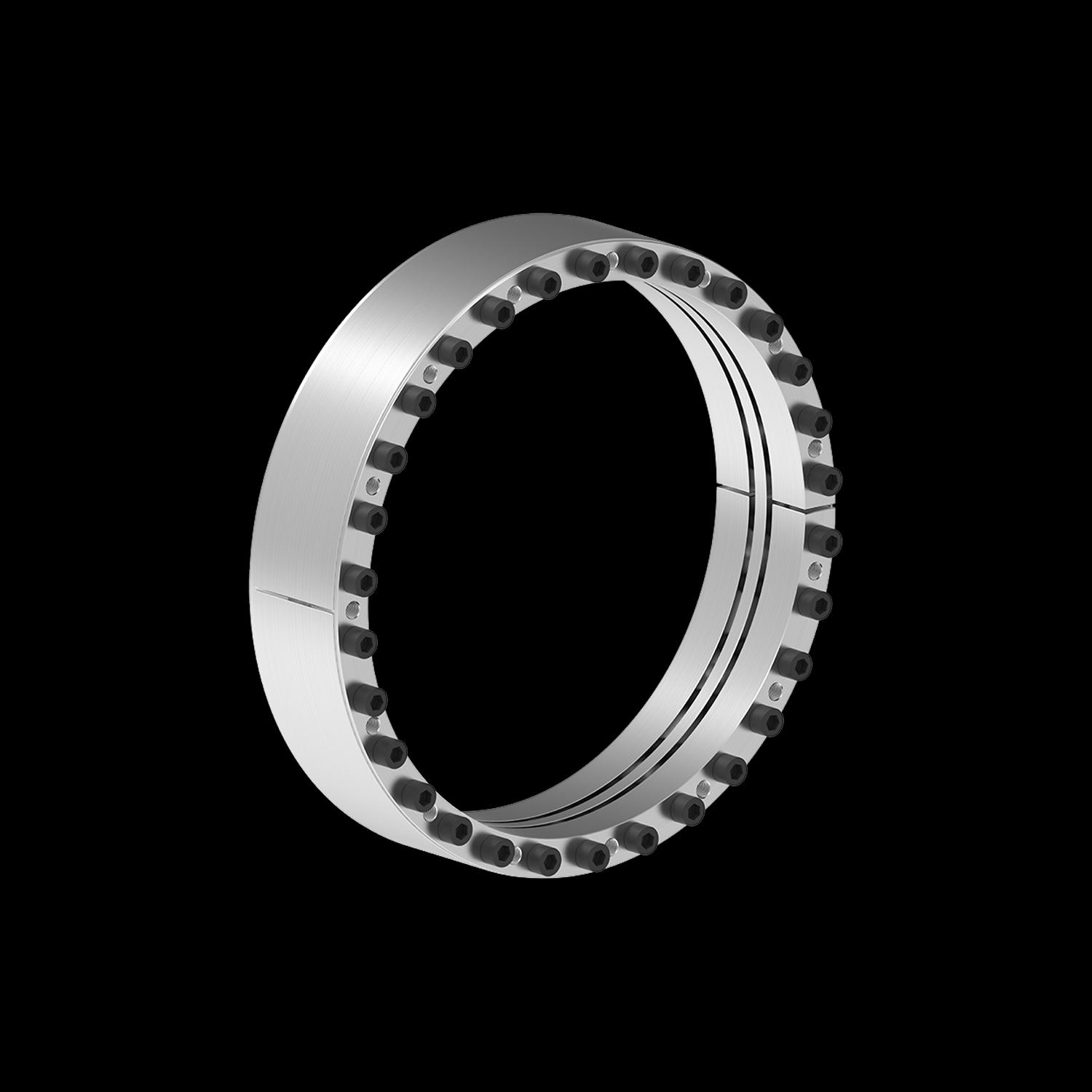

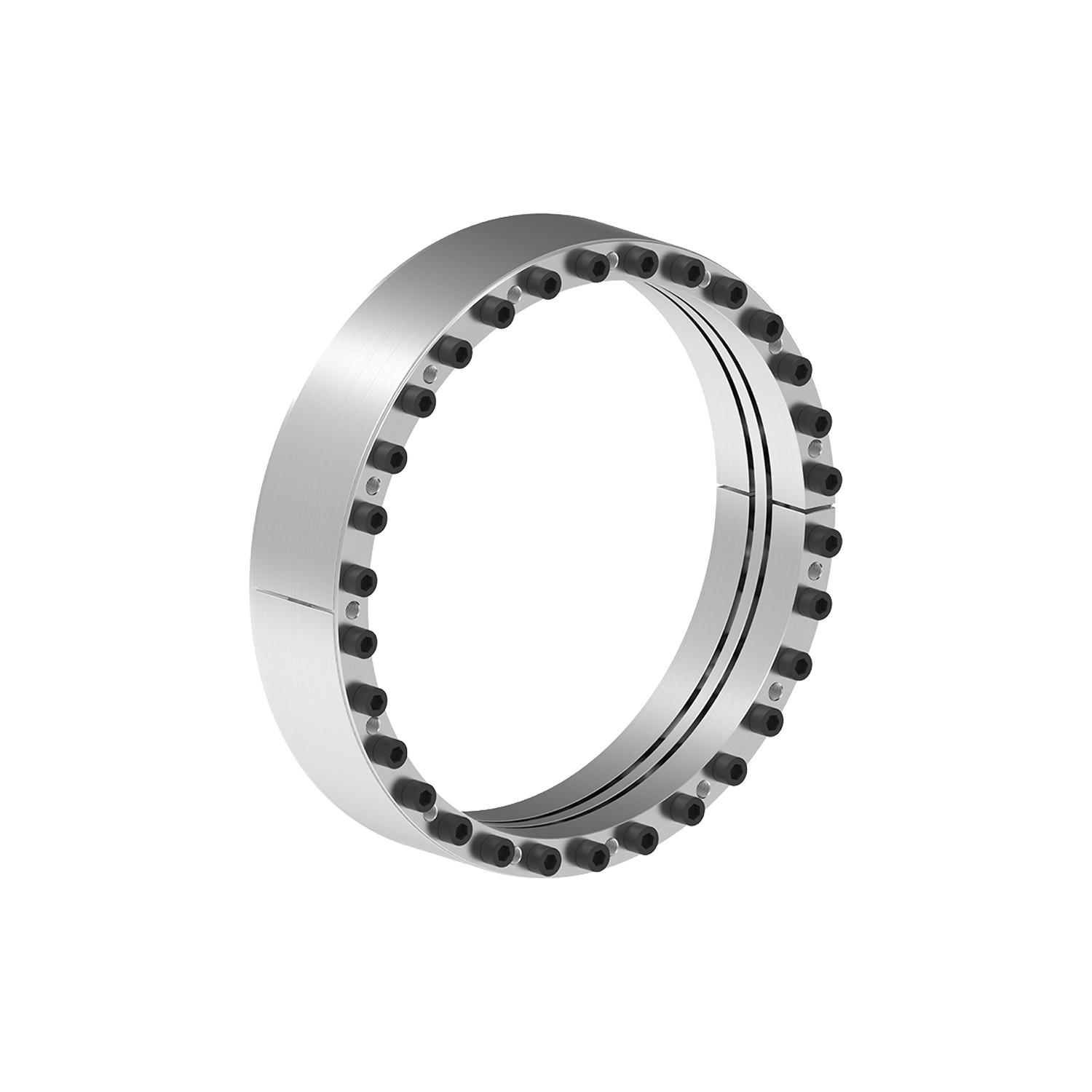

Spannsatz RfN 7515 für Biegemomente

Spannsatz RfN 7515 für Biegemomente

Optimal für höchste Drehmomente, Axialkräfte und Radialkräfte, selbstzentrierend.

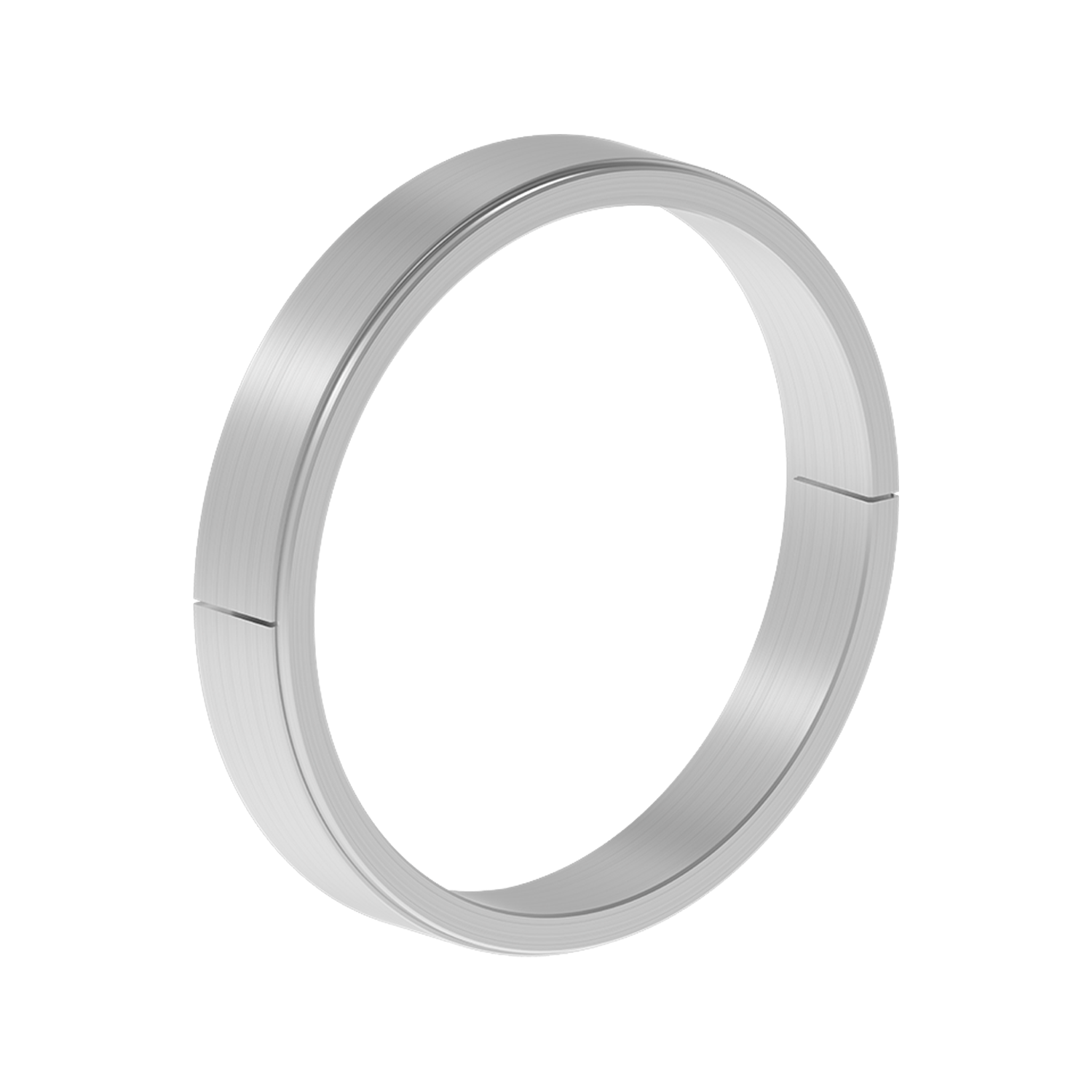

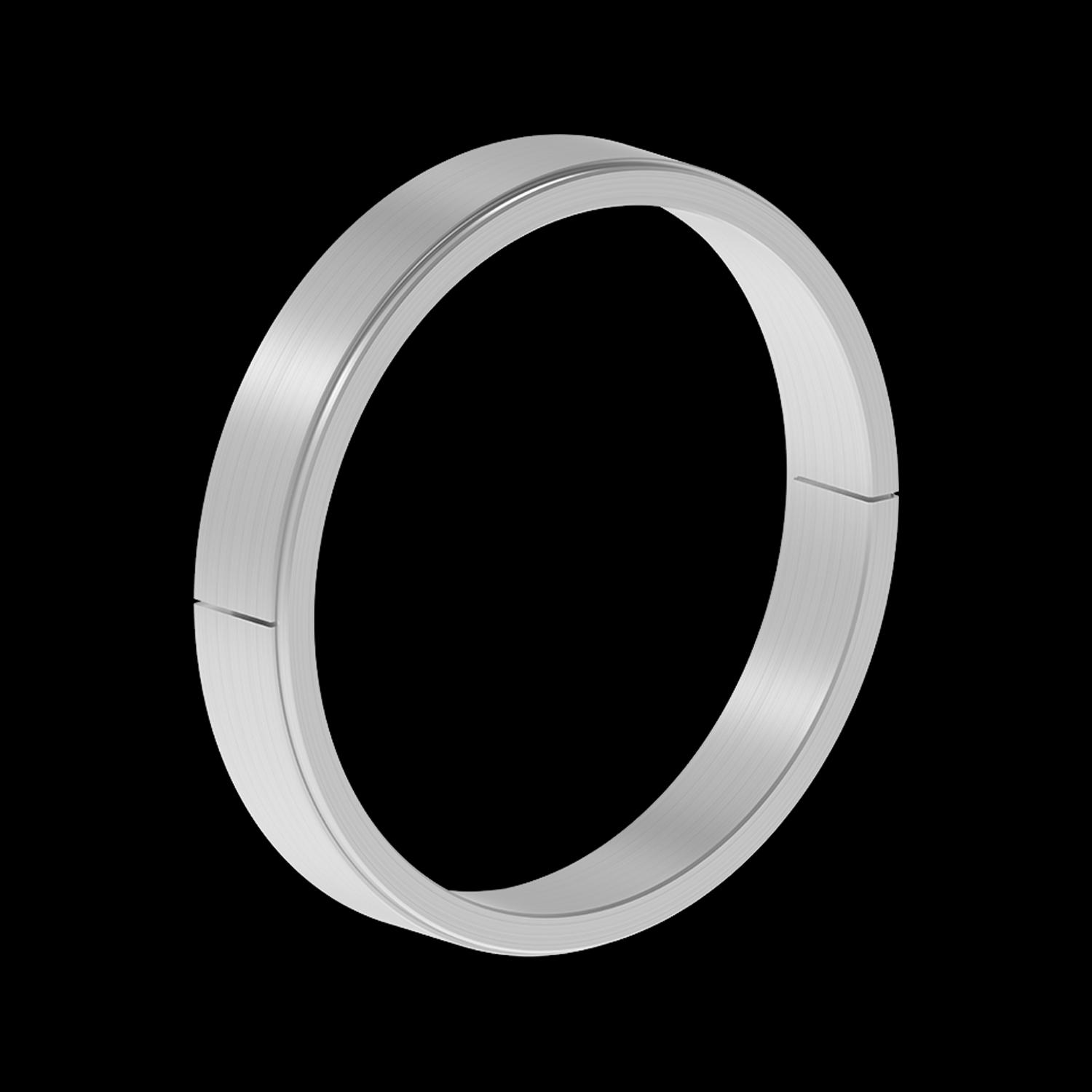

Spannelement RfN 8006 geschlitzt

Spannelement RfN 8006 geschlitzt

Geschlitzte Ausführung

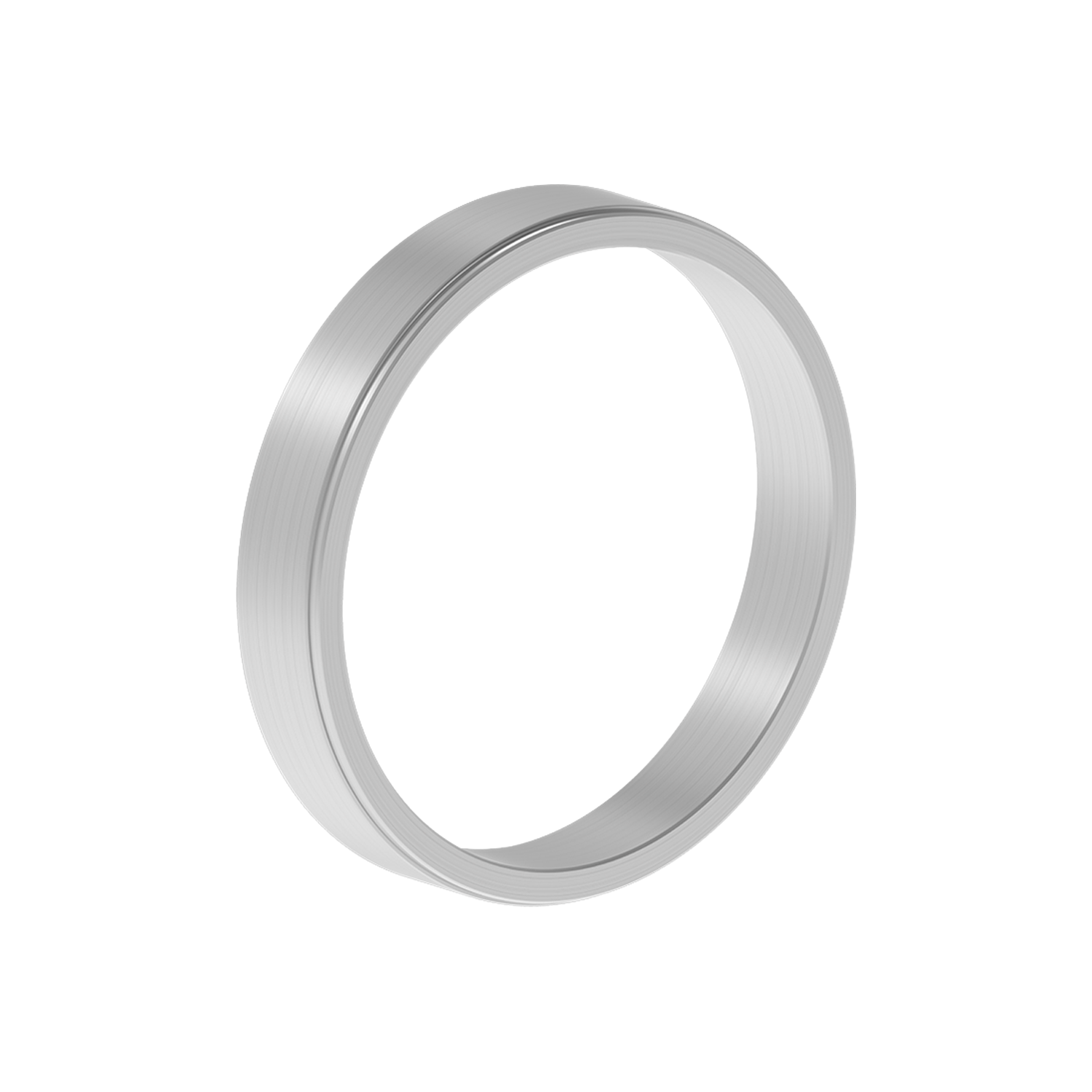

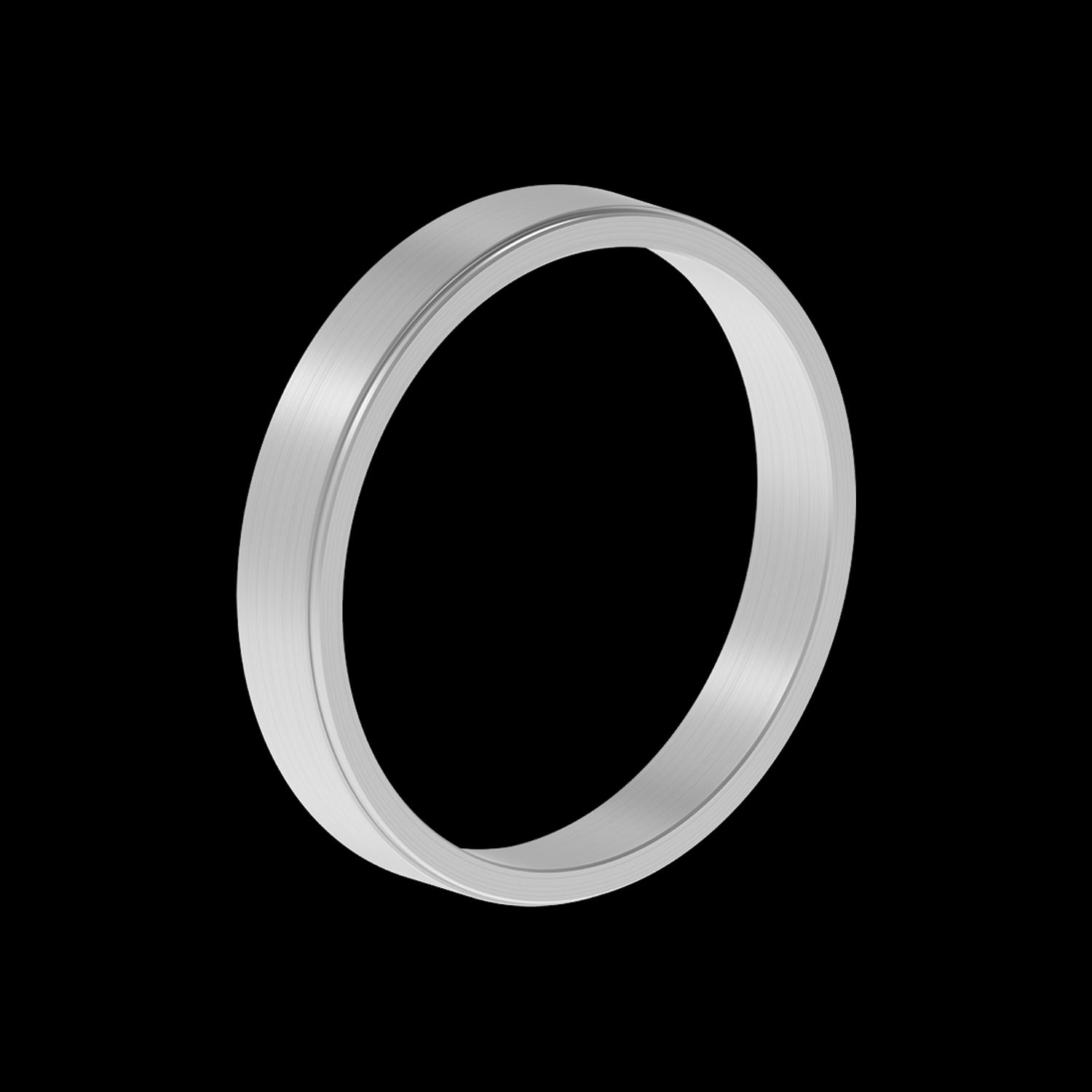

Spannelement RfN 8006 ungeschlitzt

Spannelement RfN 8006 ungeschlitzt

Ungeschlitzte Standardausführung

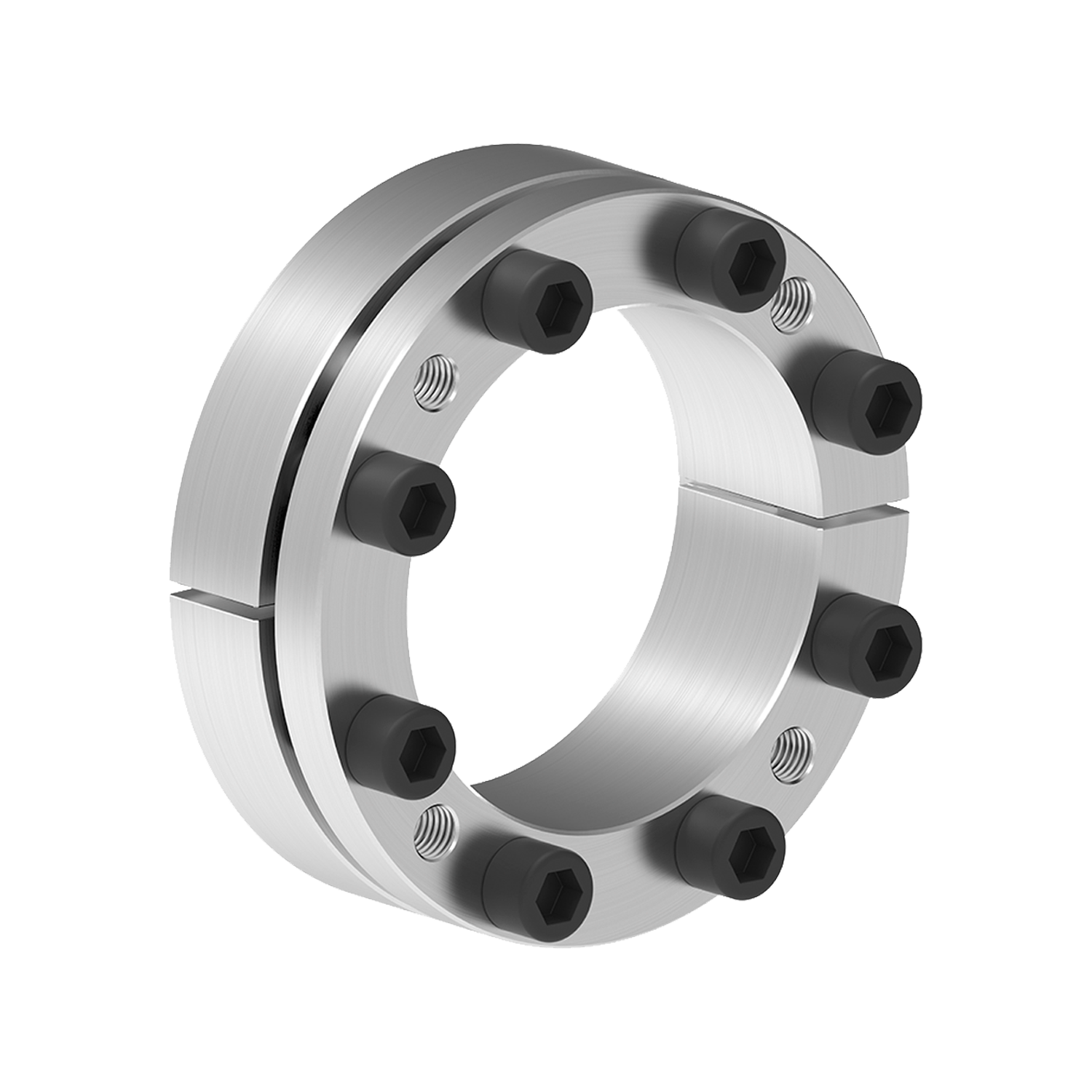

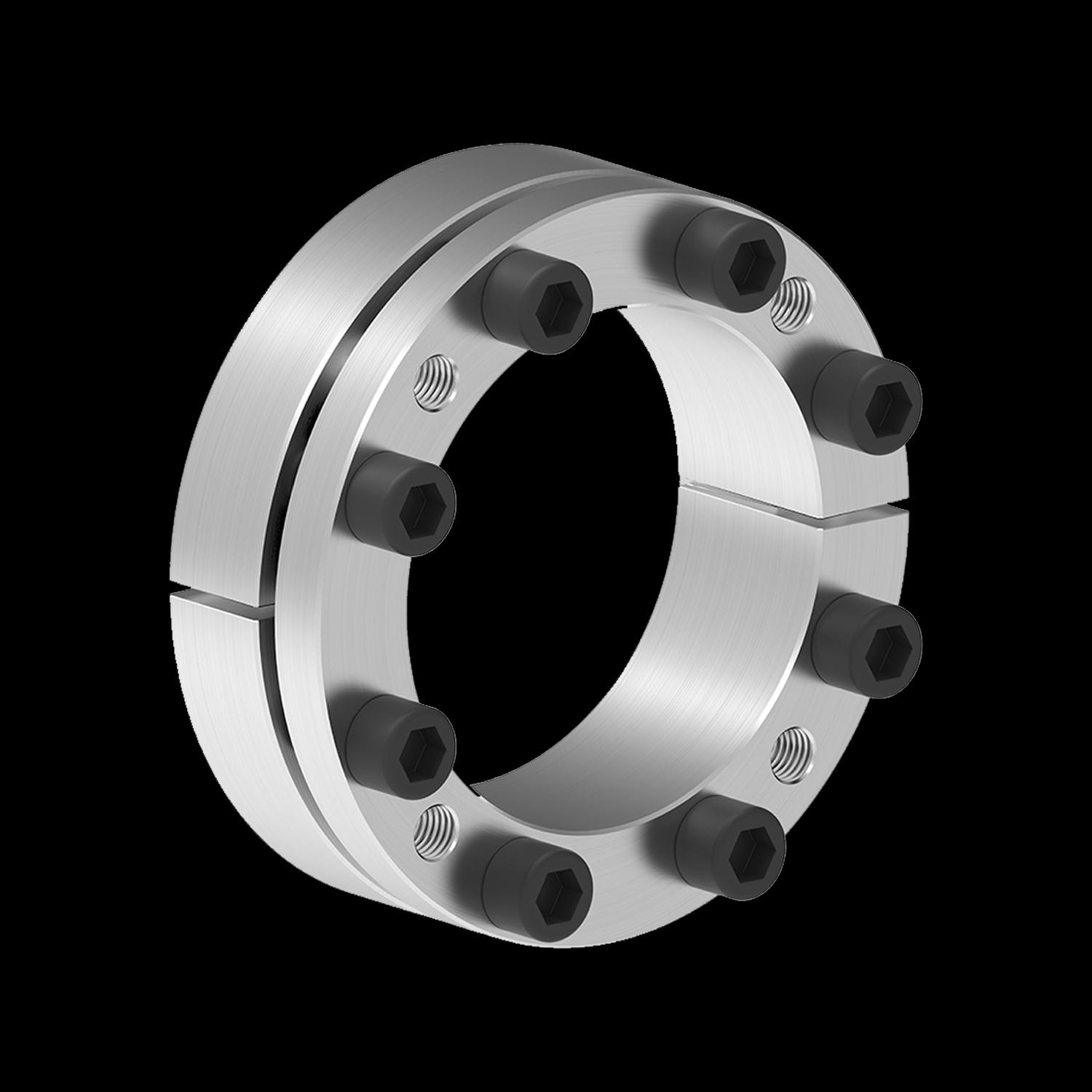

Spannsatz RfN 7003

Spannsatz RfN 7003

Kurze 2-teilige Ausführung, selbstzentrierend.

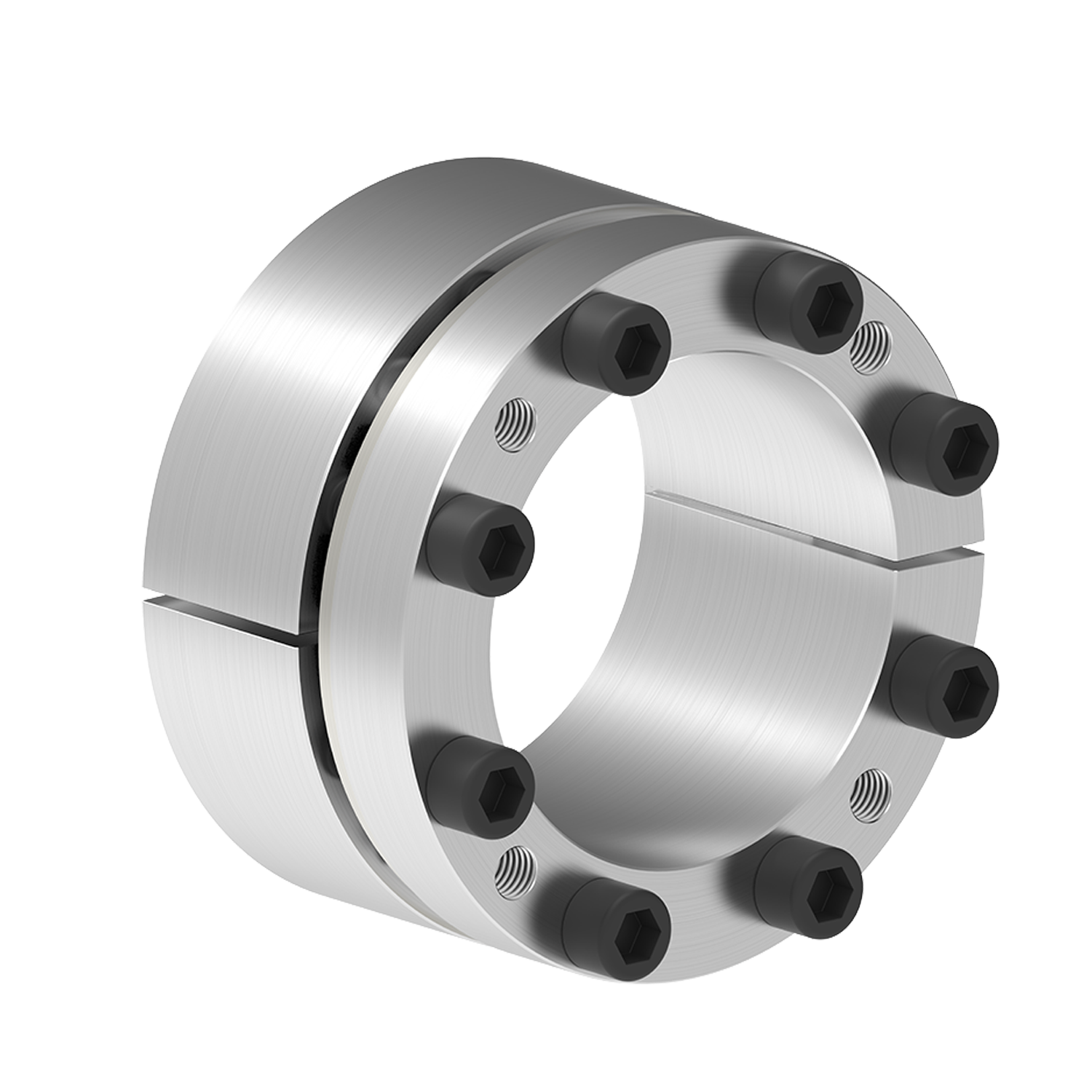

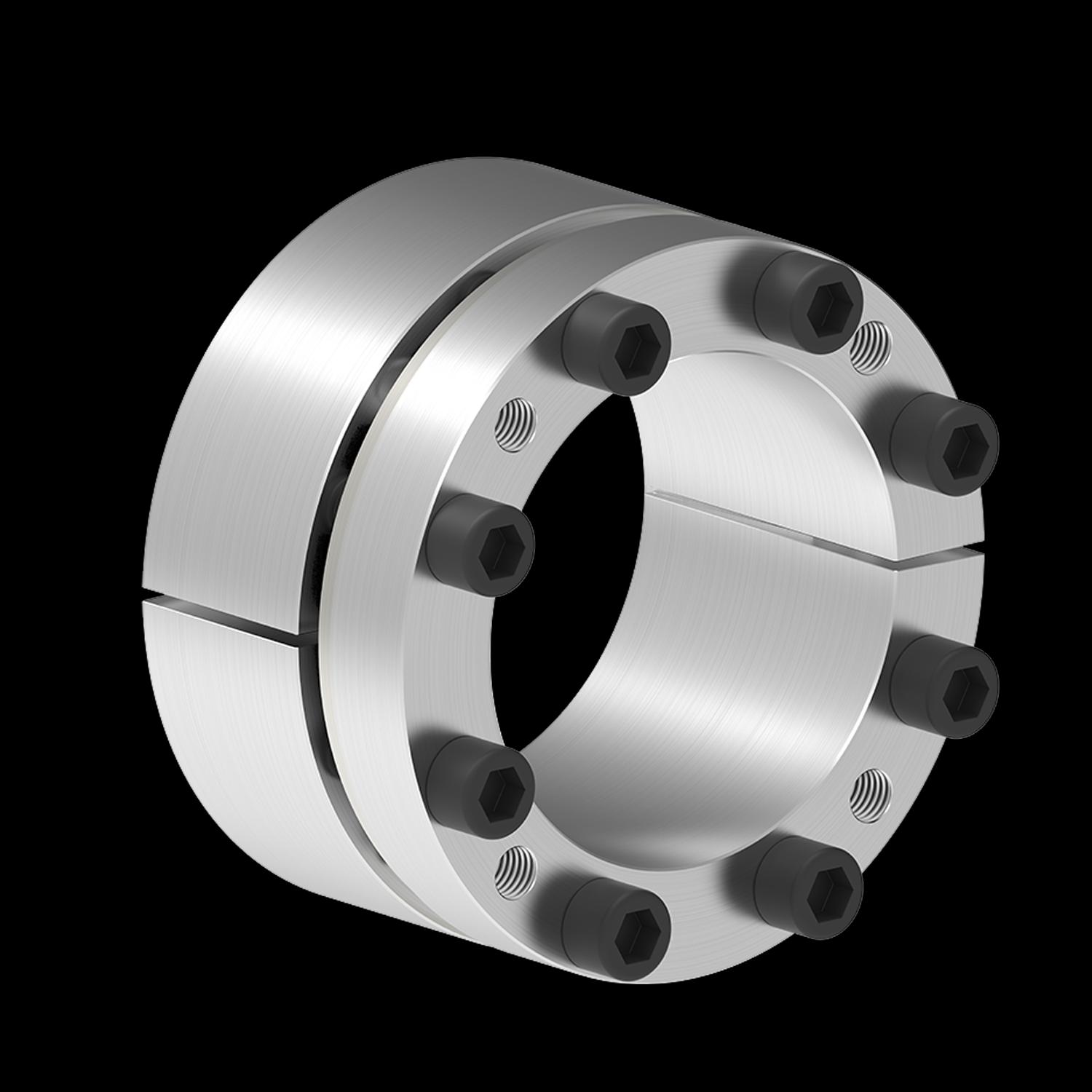

Spannsatz RfN 7004

Spannsatz RfN 7004

Der Spannsatz RfN 7004 stellt eine verlängerte Variante der bewährten Baureihe RfN 7003 dar.

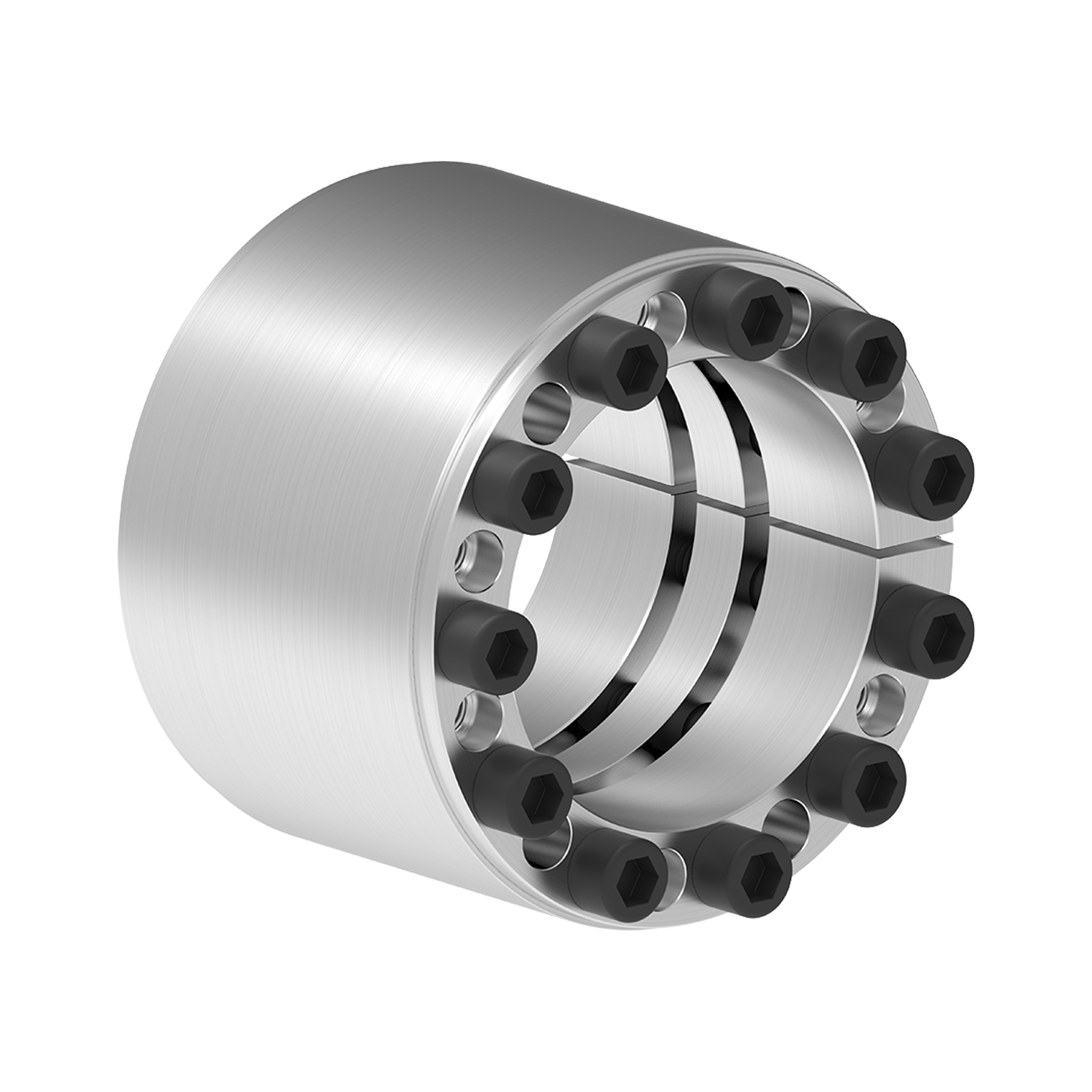

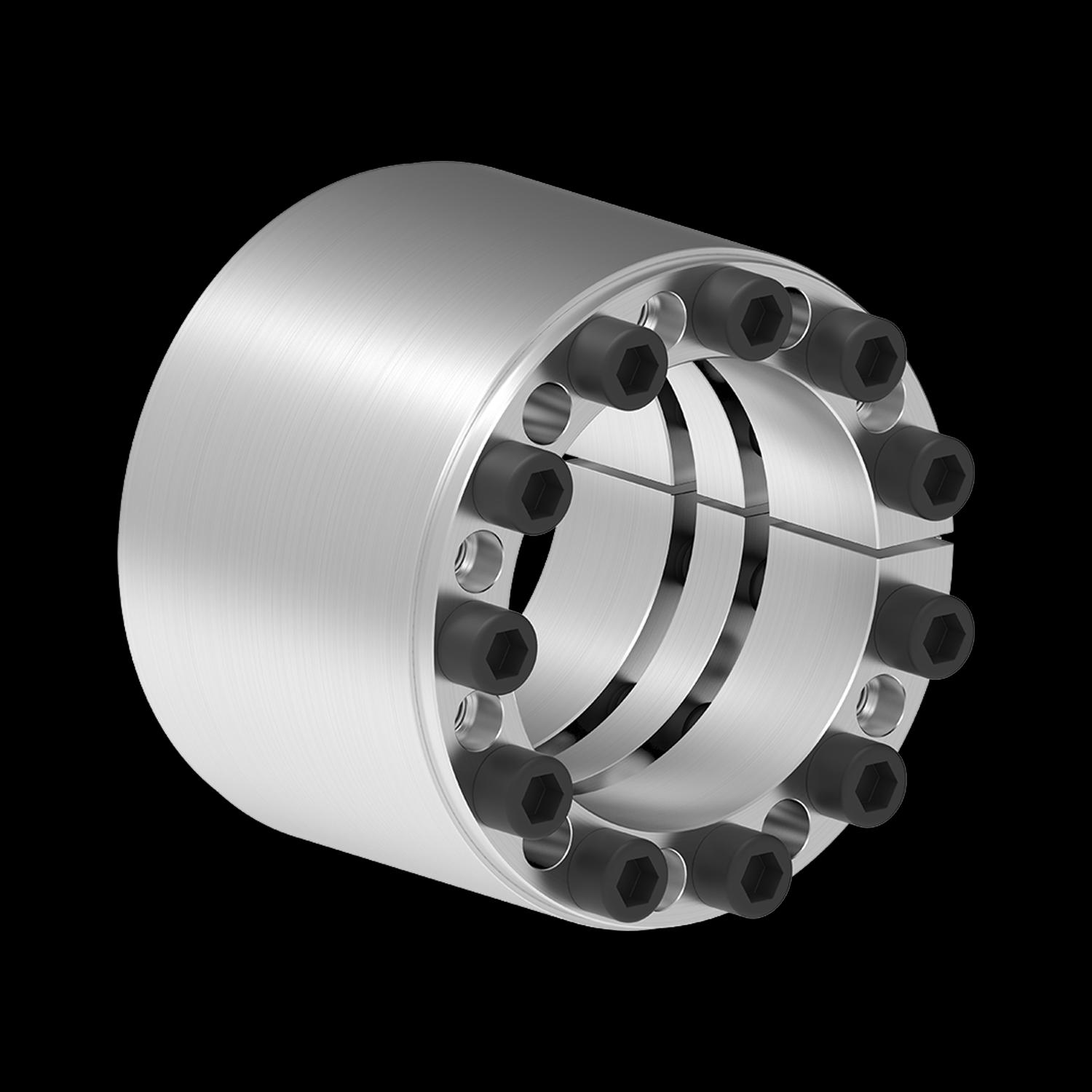

Spannsatz RfN 7005

Spannsatz RfN 7005

Lange 3-teilige Ausführung für hohe Drehmomente, selbstzentrierend.

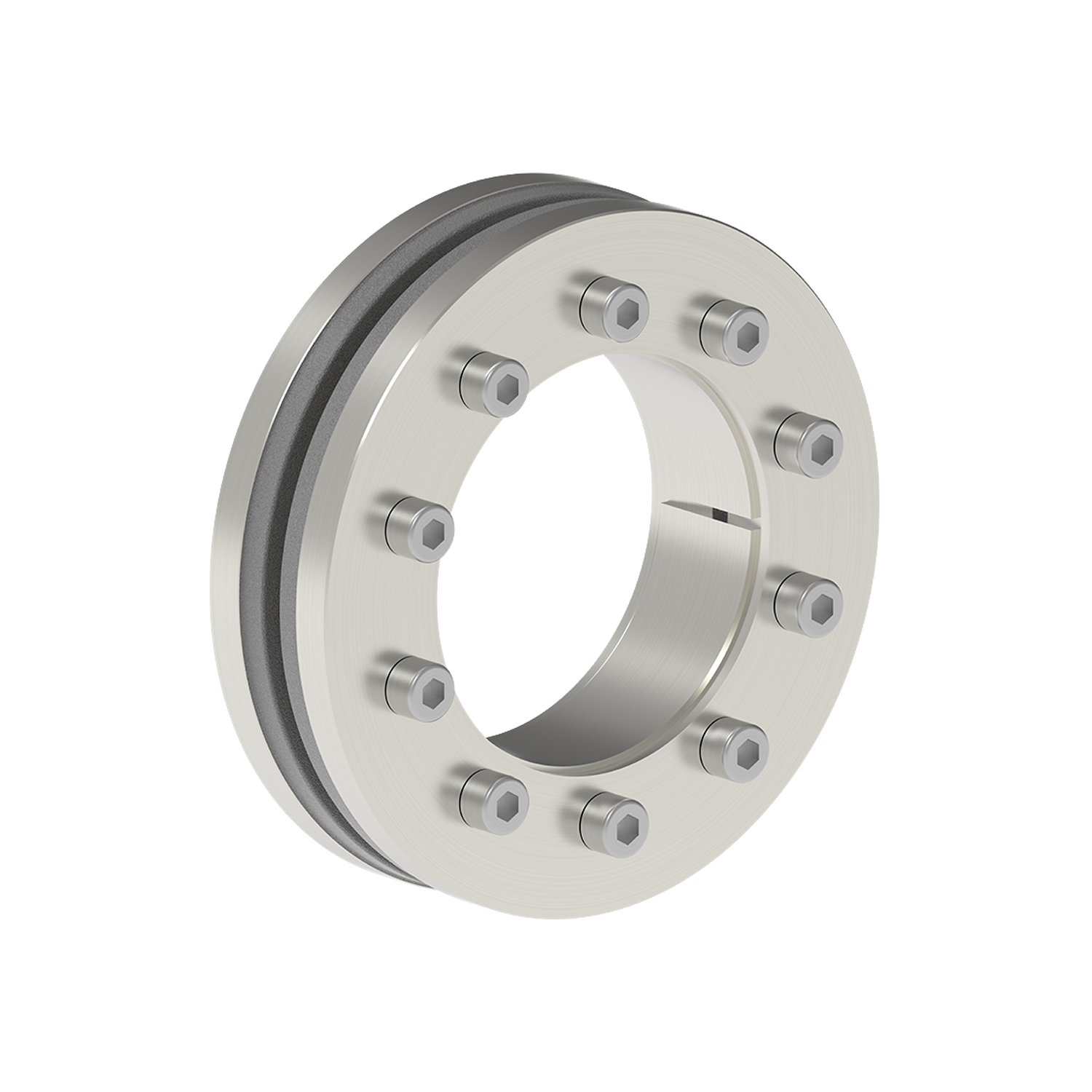

Schrumpfscheibe RfN 4061 rostfrei

Schrumpfscheibe RfN 4061 rostfrei

Ideale Spannungsverteilung und maximale Korrosionsbeständigkeit

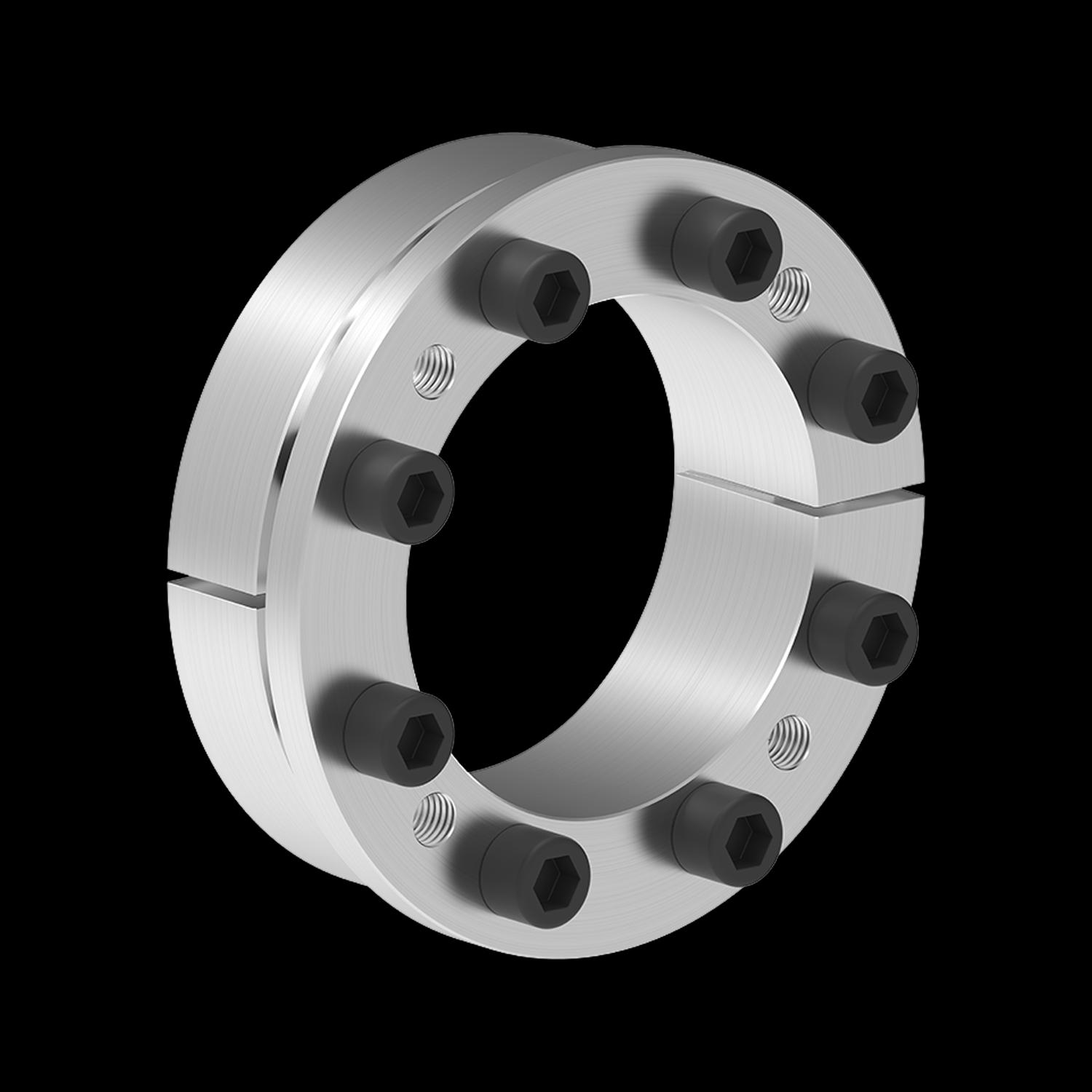

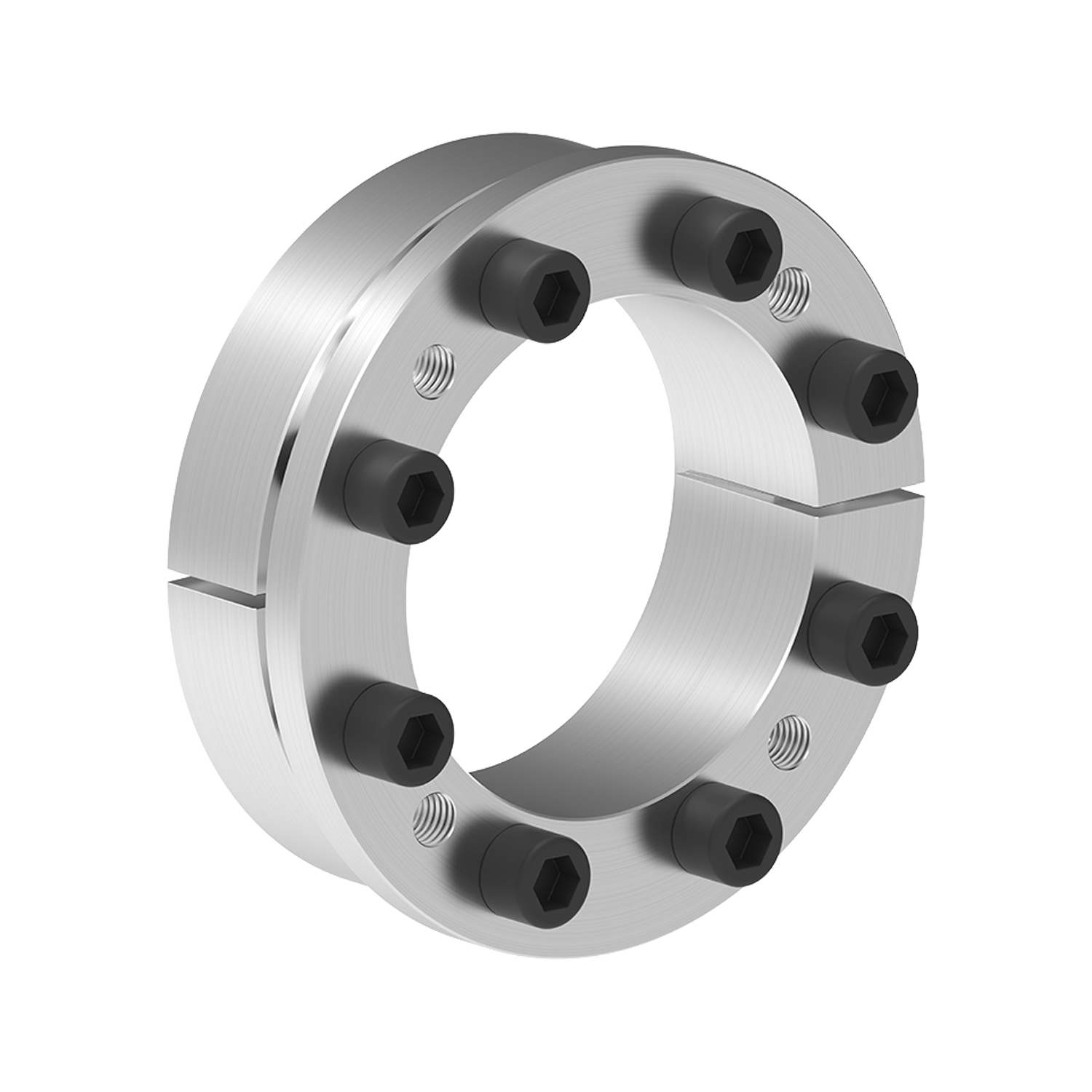

Spannsatz RfN 7006

Spannsatz RfN 7006

Der Spannsatz aus der Baureihe 7006 besitzt eine beeindruckende Palette positiver Eigenschaften.

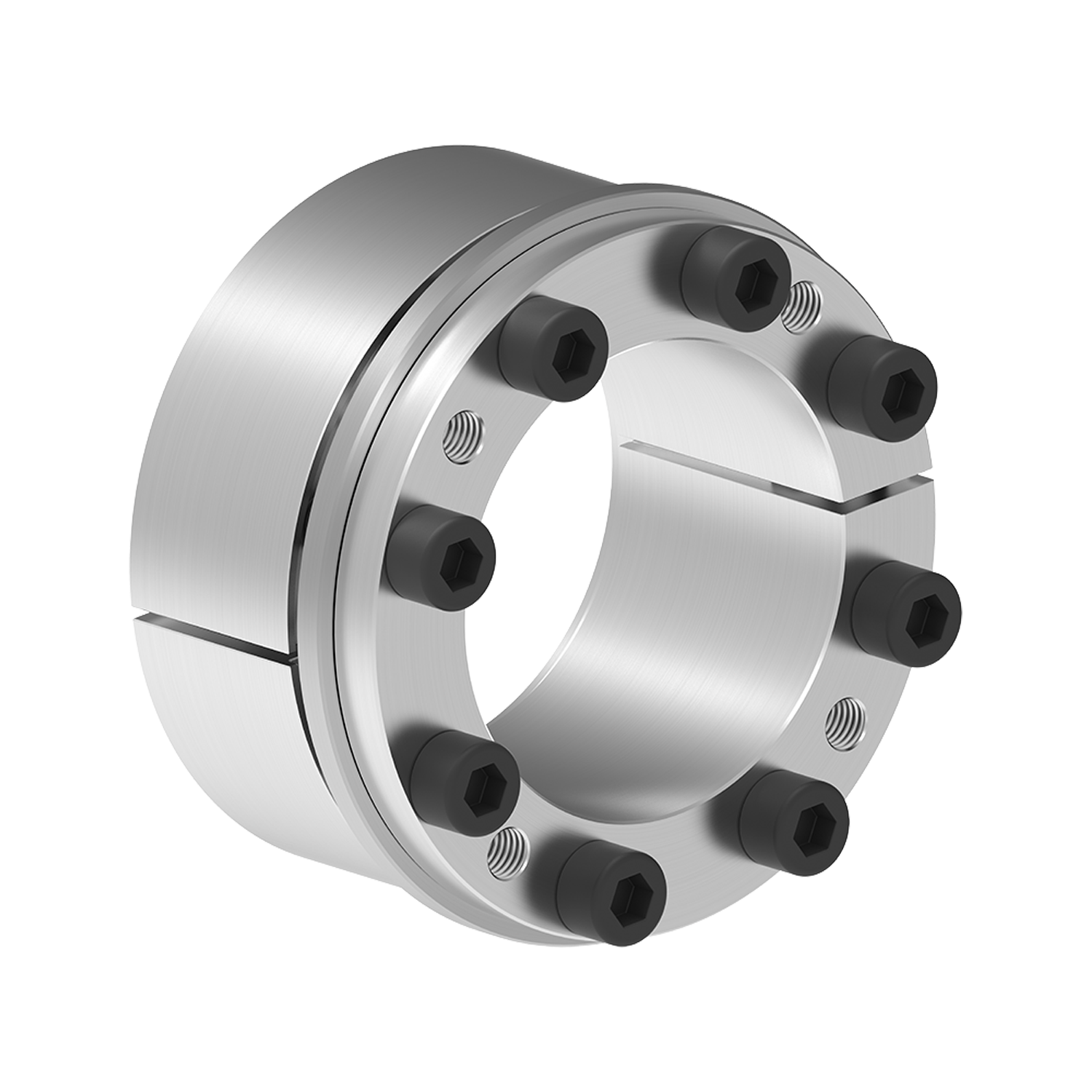

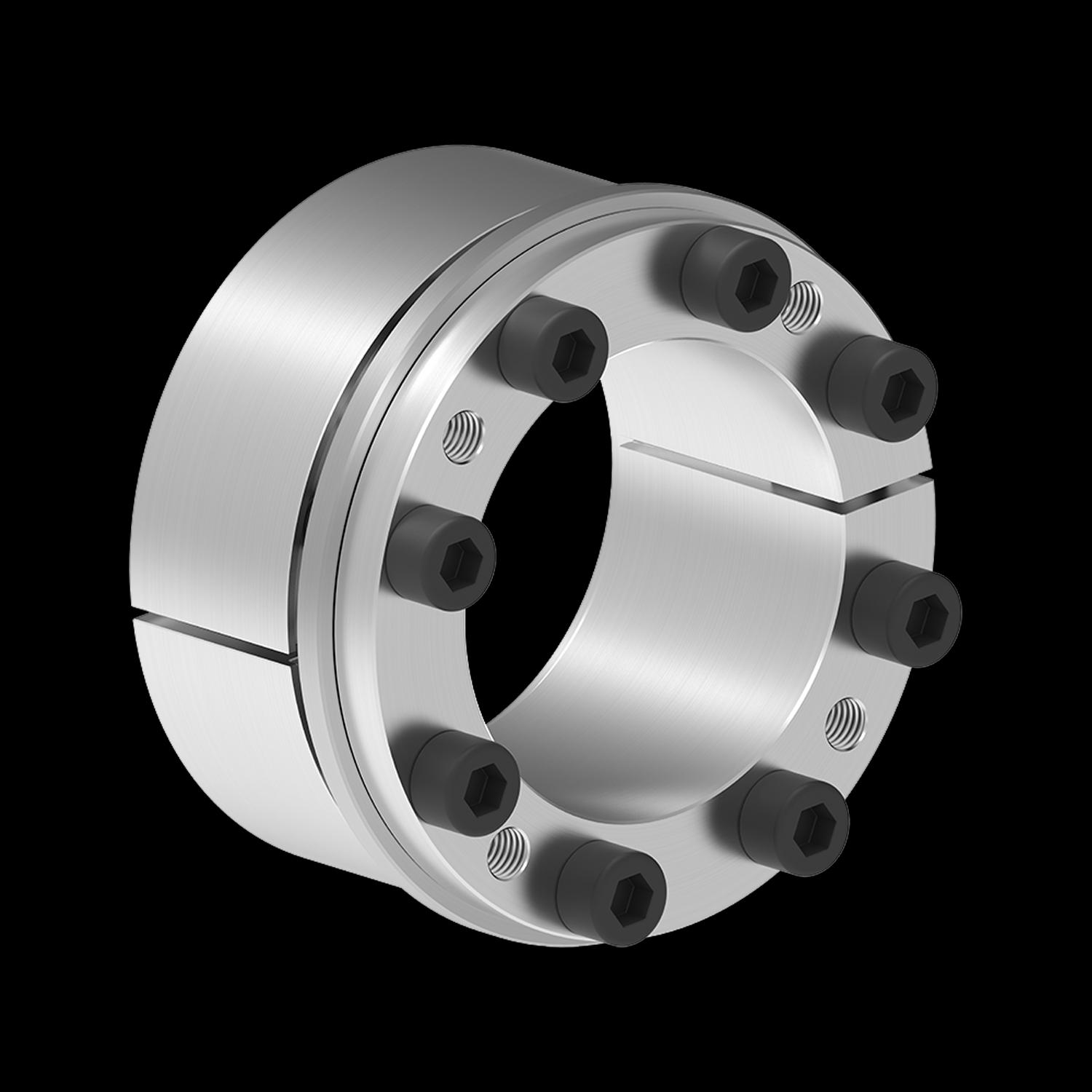

Spannsatz RfN 7007

Spannsatz RfN 7007

Der Spannsatz RfN 7007 ist eine Variante des bewährten Spannsatzes RfN 7004 und erbt alle positiven Eigenschaften dieses Modells.

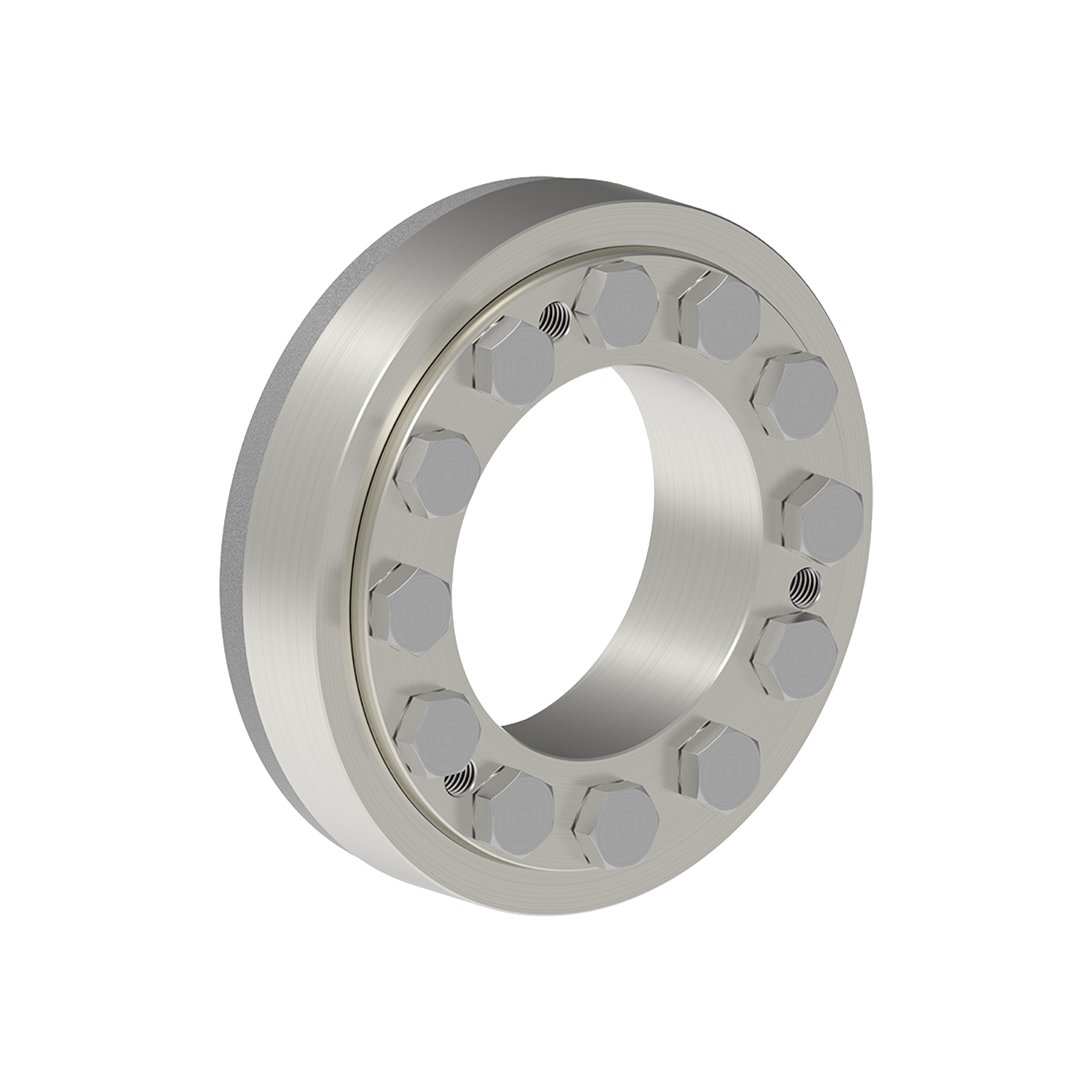

Schrumpfscheibe RfN 4161 rostfrei

Schrumpfscheibe RfN 4161 rostfrei

2-teilige Schrumpfscheibe aus Edelstahl.

Spannsatz RfN 7012 rostfrei

Spannsatz RfN 7012 rostfrei

Schmaler Spannsatz aus Edelstahl.

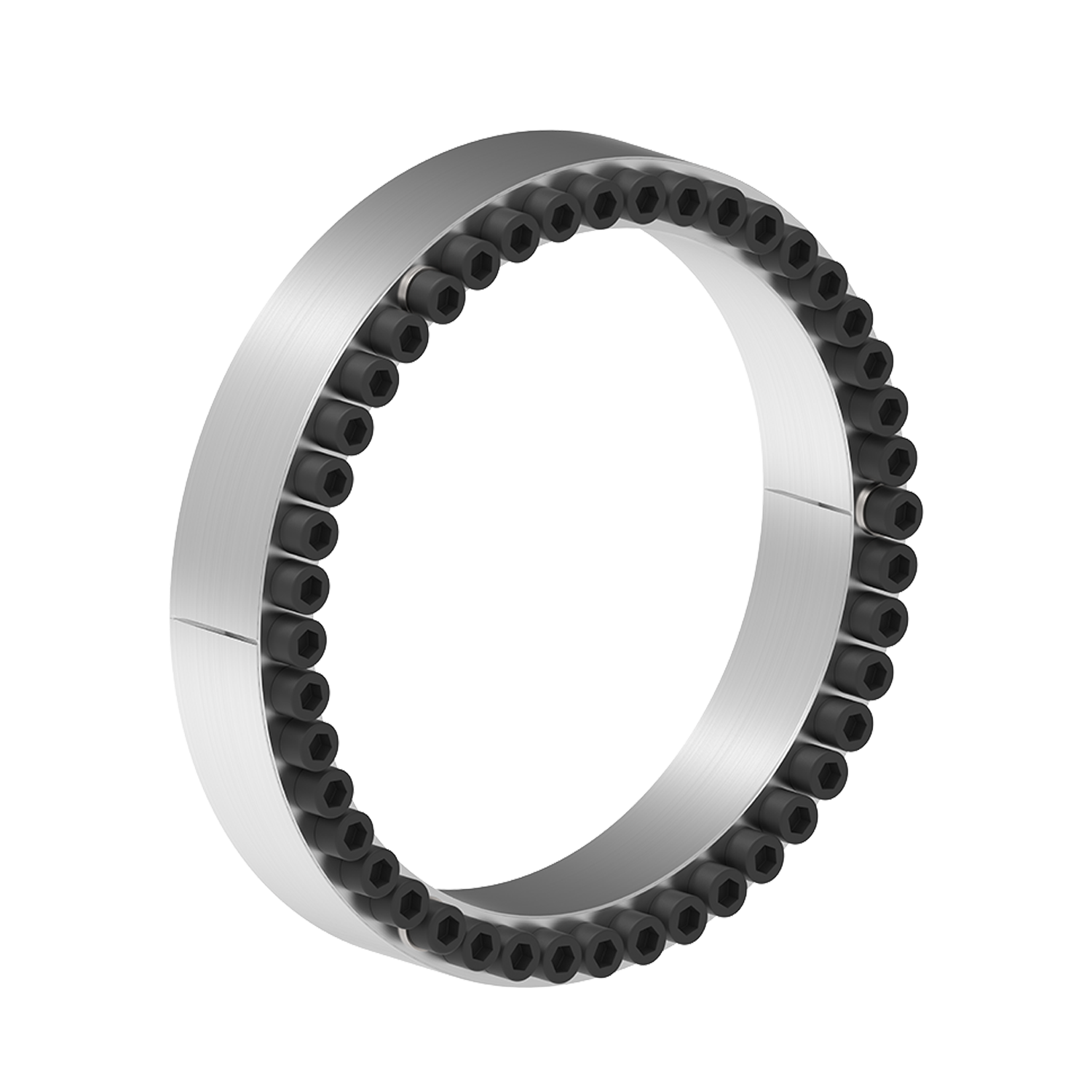

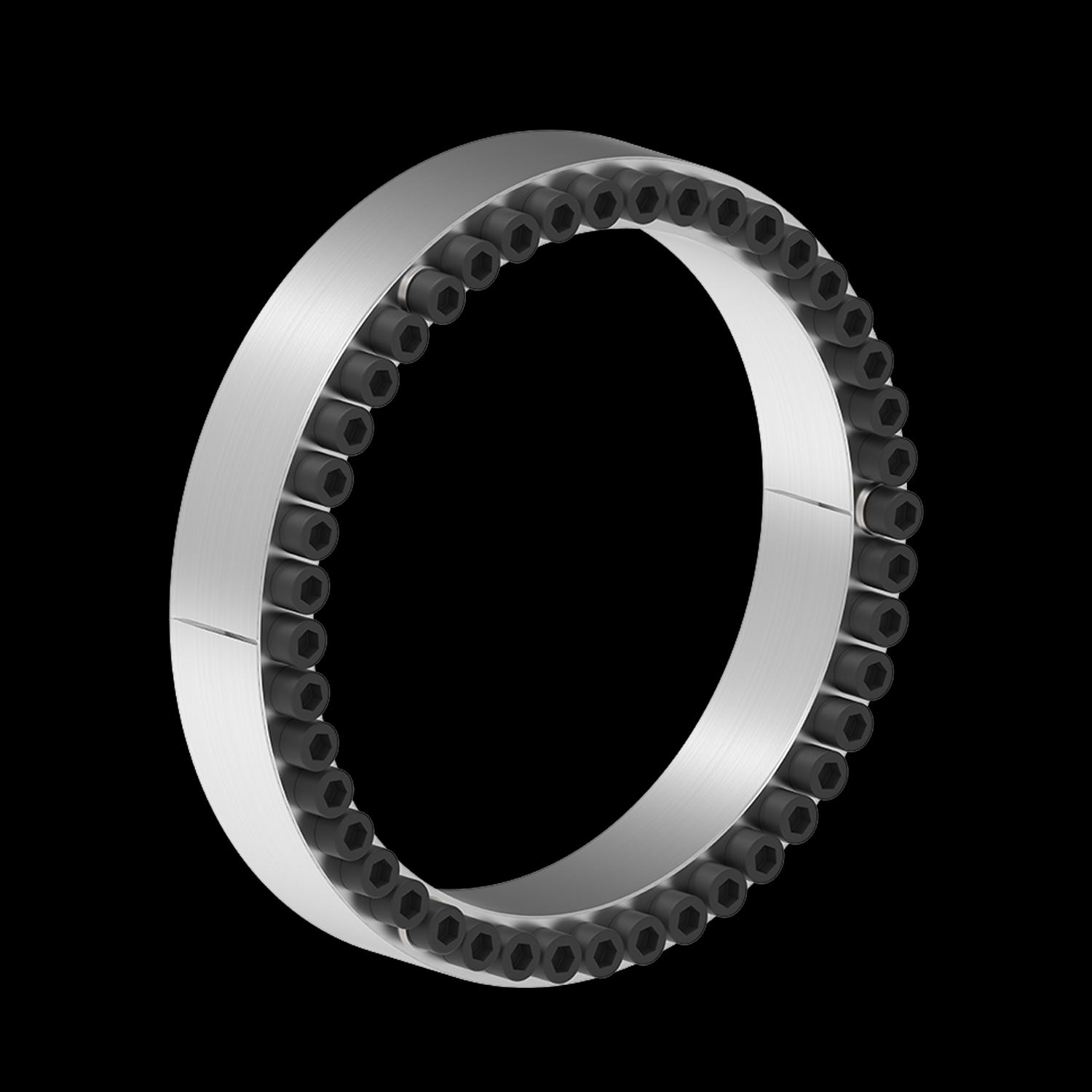

Spannsatz RfN 7012

Spannsatz RfN 7012

Schmalste Ausführung 4-teilig. Aufgrund der Spannkonen ergibt sich keine axiale Verschiebung. Selbstlösend.
