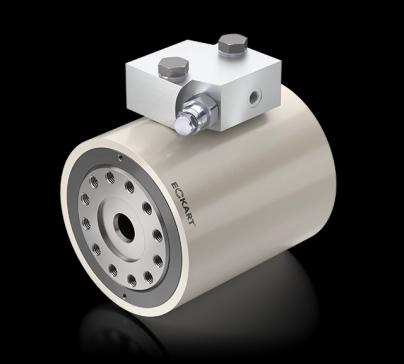

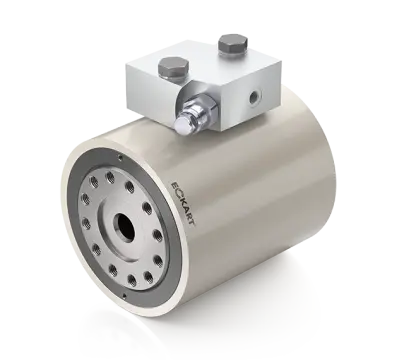

Dòng bộ truyền động quay E3 được thiết kế cho các ứng dụng đòi hỏi mô-men xoắn lớn, định vị chính xác và kết cấu siêu nhỏ gọn. Với áp suất làm việc lên đến 210 bar, dòng E3 lý tưởng cho các hệ thống tự động hóa, kẹp giữ, nâng hạ và điều khiển chuyển động quay trong môi trường khắc nghiệt.

Thông Số Kỹ Thuật Chính:

• Đường kính xilanh: 95 mm đến 170 mm
• Mô-men xoắn (tại 210 bar): 720 Nm đến 3600 Nm
• Góc quay: 180°, 360° (có thể tùy chỉnh theo yêu cầu)

Đặc Điểm Thiết Kế:

• Kết cấu siêu nhỏ gọn và bền bỉ
• Định vị chính xác với độ rơ thấp
• Thép cường lực cao cho độ bền vượt trội
• Lỗ trục xuyên suốt giúp kết nối tải linh hoạt
• Có thể gắn tải ở một hoặc cả hai đầu trục

Tính Năng Hiệu Suất:

• Đảm bảo mô-men xoắn đều ở cả hai chiều
• Thiết kế cho độ chính xác và độ tin cậy cao trong không gian hạn chế
• Lý tưởng cho các hệ thống tự động hóa tải nặng, định vị cơ khí và robot công nghiệp

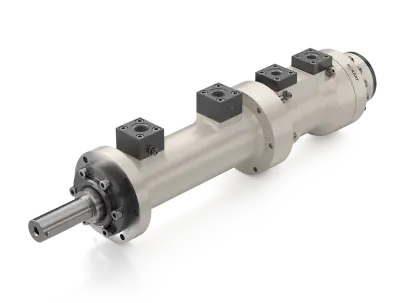

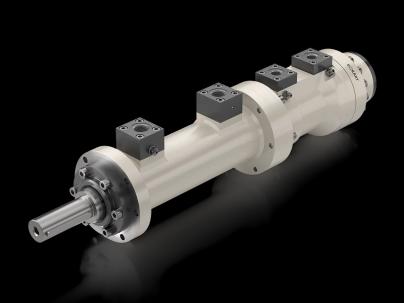

Bộ truyền động quay-tịnh tiến HSE4 kết hợp chuyển động quay và tịnh tiến trong một khối nhỏ gọn duy nhất. Được thiết kế cho các hệ thống yêu cầu đồng bộ chuyển động đẩy/kéo và xoay, sản phẩm mang lại hiệu suất chính xác ở áp suất làm việc lên đến 100 bar.

Thông Số Kỹ Thuật Chính:

• Đường kính xilanh: 40 mm đến 125 mm
• Góc quay: 90°, 180°, 270°, 360° (có thể cấu hình đặc biệt theo yêu cầu)
• Mô-men xoắn tại 100 bar: 74 Nm đến 2450 Nm
• Lực đẩy tại 100 bar: 12.500 N đến 122.000 N
• Lực kéo tại 100 bar: 7.500 N đến 72.000
• Nhiệt độ vận hành: -25°C đến +70°C (có thể mở rộng theo yêu cầu)
• Áp suất làm việc: 10 đến 100 bar (có thể đặt dải đặc biệt)

Tùy Chọn Lắp Đặt:

• Lắp mặt bích
• Lắp chân đế

Tính Năng & Tùy Chọn Nâng Cao:

• Giảm chấn cuối hành trình giúp di chuyển mượt mà
• Cảm biến góc để giám sát góc xoay theo thời gian thực
• Điều chỉnh góc xoay cho hành trình tùy biến
• Thiết kế nhỏ gọn, hiệu quả, phù hợp cho các ứng dụng hạn chế không gian
