Snímače tlaku SUCO – přesné monitorování tlakových změn

Tlakový snímač (nazývaný také převodník tlaku) je součást používaná k převodu pneumatického nebo hydraulického tlaku na elektrický analogový výstupní signál. Obvykle se jedná o lineární průběh napětí nebo proudu.

SUCO 0606 – OEM Compact Pressure Transmitter

Kompaktní, plně nerezový tlakový snímač řady 0606 určený pro OEM aplikace. Nabízí vysokou životnost (≥ 10 milionů cyklů), odolnost vůči vysokému zatížení až 5 000 bar/s a ekonomický provoz díky optimalizované výrobě a nízké ceně v poměru k výkonu – označovaný jako „Economy“ model 

Technické údaje:

Tlakové rozsahy: Vacu‑0 až 40/60/80/100/250/400/600 bar
Výstupní signál: 0,5–4,5 V radiometrický (3‑drát) dle verze
Materiály v kontaktu: Plně svařovaný nerez 304L/630, bez elastomerů 
Přetlaková odolnost: Až 6× jmenovitý tlak, přetlaková rezerva do 6× 
Životnost: ≥ 10 000 000 tlakových cyklů při rampě až 5 000 bar/s 
Krytí: IP67 (některé provedení až IP6K9K) 
Teplotní rozsah: –40 °C až +125 °C 
Přesnost: ±0,5 % FS (±0,25 % BFSL) s driftem < ±0,1 % FS/rok
Připojení: závity G¼″ nebo ¼″ NPT; konektory Superseal, Deutsch, MetriPack, M12 apod.
Ochrana proti přetížení, přepětí nebo zkratu

Díky výrobní řadě „Economy“ a optimalizované výtěžnosti komponent nabízí výborný poměr cena/výkon – ideální pro projekty s omezeným rozpočtem bez kompromisu na kvalitě

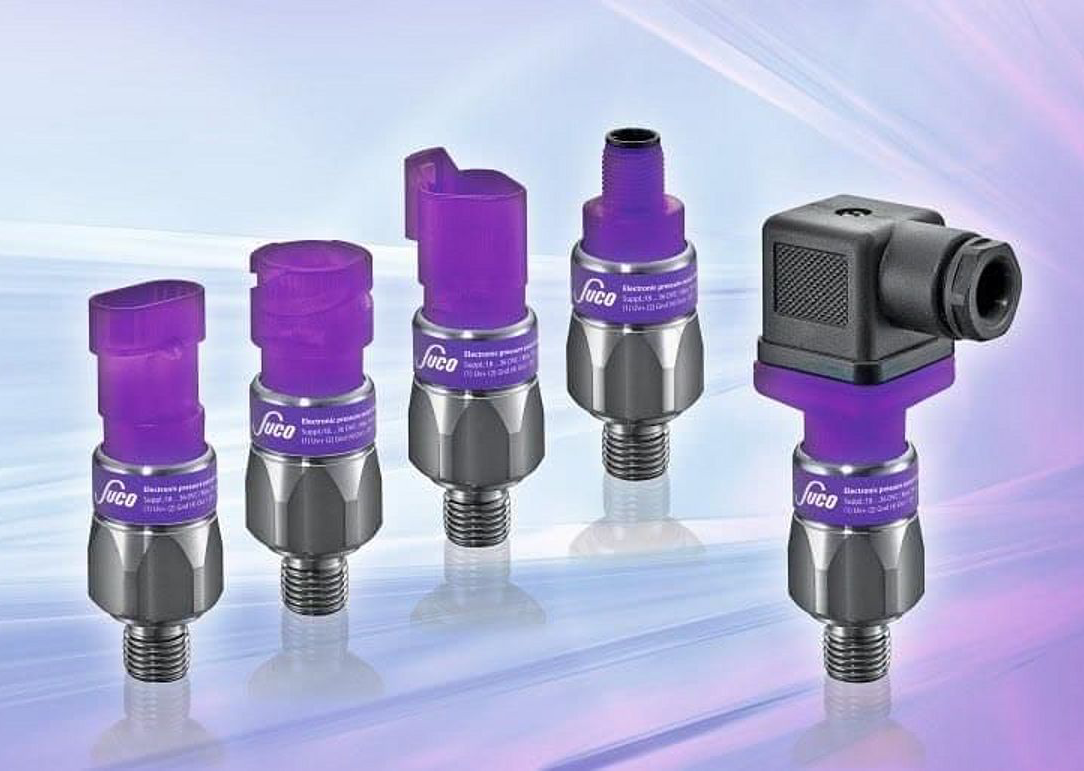

T.1 Snímače tlaku řada Performance

Velikost klíče 24

Cenově velmi výhodný snímač tlaku
Vysoká bezpečnost proti přetlaku (až 2násobná)
Kompaktní malé snímače tlaku
Široká škála možností elektrického a mechanického připojení
Vysoká přizpůsobivost požadavkům zákazníka (speciální řešení)
Keramický senzor silnovrstvé technologie
Pouzdro z nerezové oceli 1.4305 (jiná na vyžádání)

Typy: 0601 / 0602

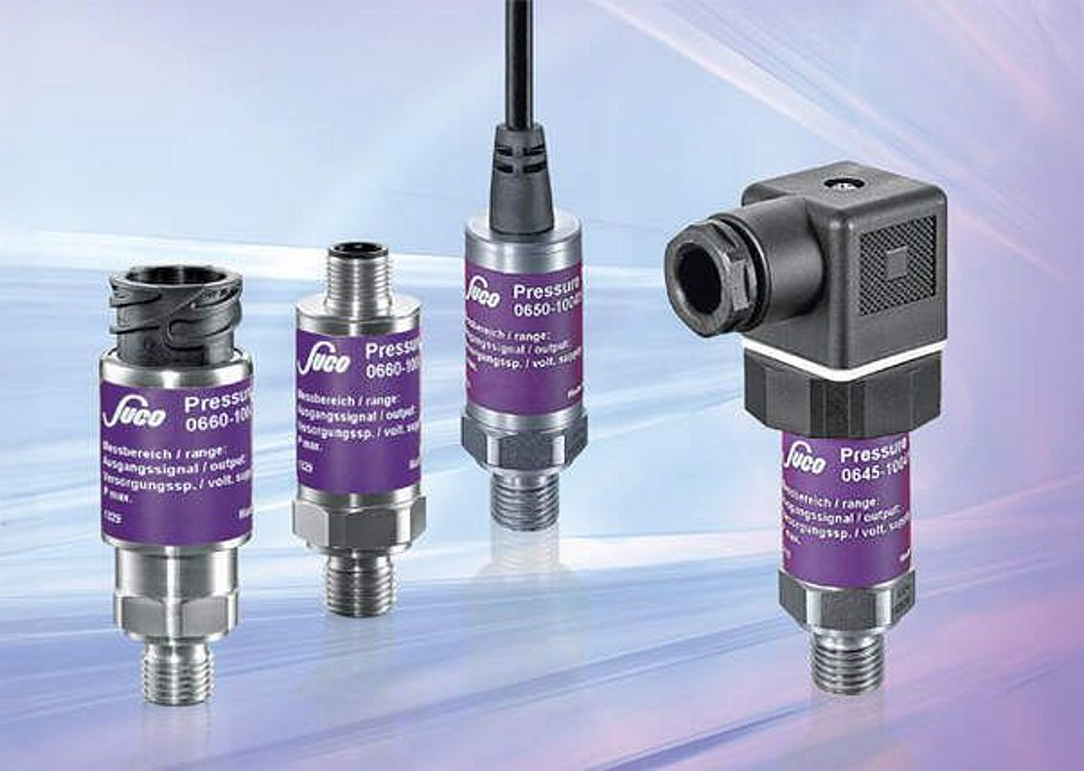

T.2 Robustní snímače tlaku

Pouzdro z nerezové oceli 1.4305 / AISI 303, velikost klíče 22

Snímače tlaku speciálně pro nízké tlaky včetně aplikací pro vakuum
Vysoká přetlaková bezpečnost (až 3násobná)
Dlouhá životnost i při vysoké rychlosti zmeny tlaku
Komponenty a pouzdro z nerezové oceli, které přicházejí do styku s médiem, zaručují velmi dobrou kompatibilitu s médii.
Vysoká provozní použitelnost u aplikací s vodíkem a kyslíkem.
Vysoce citlivý piezorezistivní snímač v měřicím článku naplněným olejem zaručuje vysokou přesnost, opakovatelnost a dlouhodobou stabilitu.
Dostupnost různých materiálů těsnění umožňuje provoz v širokém rozsahu teplot s nejrůznějšími médii.
Zakázkové provedení, např. čištěné pro aplikace s kyslíkem, na vyžádání

Typy: 0645 / 0650 / 0660

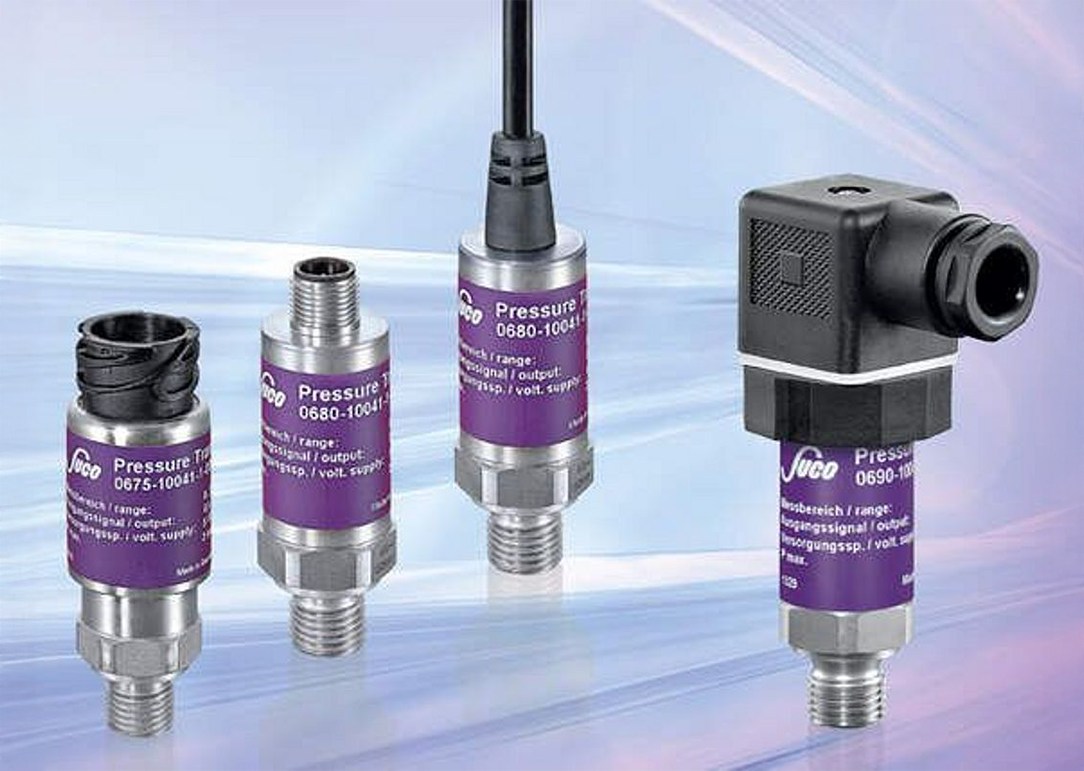

T.3 Robustní snímače tlaku

Pouzdro z nerezové oceli 1.4404 / AISI 316L, velikost klíče 22

Snímače tlaku speciálně pro nízké tlaky včetně aplikací pro vakuum
Dlouhá životnost i při vysoké rychlosti změny tlaku
Komponenty a pouzdro z nerezové oceli zaručují velmi dobrou kompatibilitu s médii u jednotlivých aplikací, jako též při použití s mořskou vodou, v chemii a výrobní technologii.
Vysoce citlivý piezorezistivní snímač v měřicím článku naplněným olejem zaručuje vysokou přesnost, opakovatelnost a dlouhodobou stabilitu.
Dostupnost různých materiálů těsnění umožňuje provoz v širokém rozsahu teplot a s nejrůznějšími médii.

Typy: 0675 / 0680 / 0690

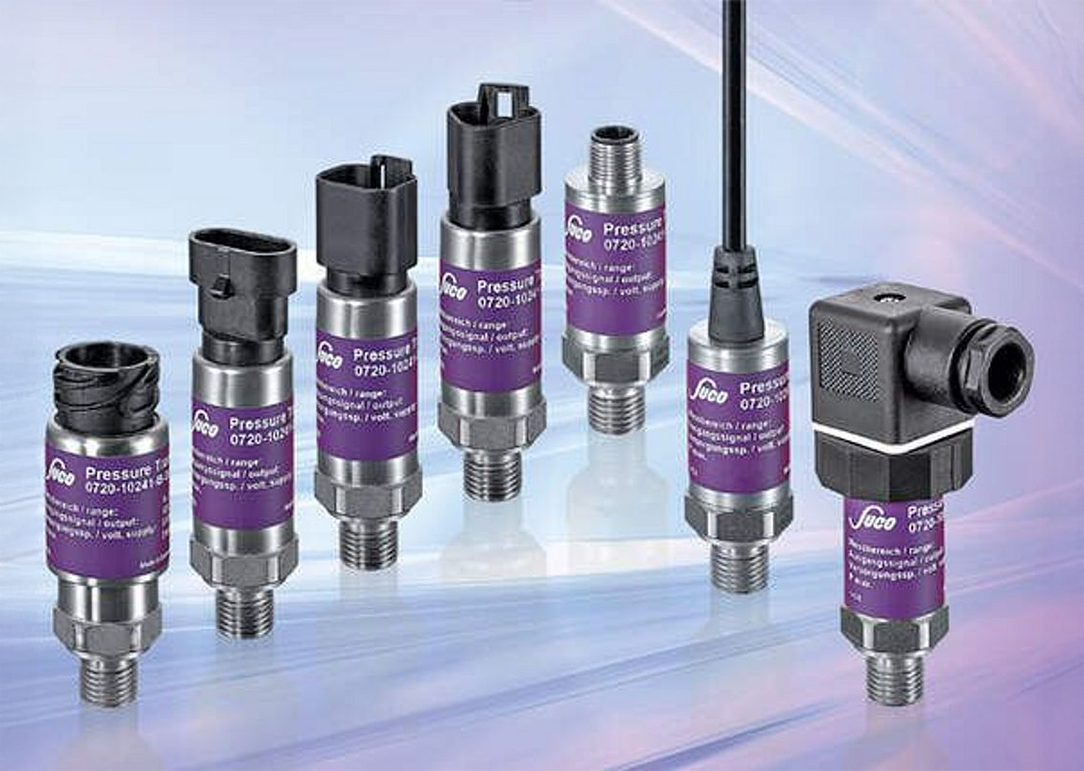

T.4 Snímače tlaku řada High Performance

Technologie SoS (křemík na safíru), velikost klíče 22

Mimořádně vysoká přetlaková bezpečnost (až 4násobná),
Optimalizovaný pro použití v mobilní hydraulice, kde se často vyskytují tlakové špičky
Dlouhá životnost i při vysoké rychlosti změny tlaku
Díly přicházející do styku s médiem z nerezové oceli a titanu zaručují bezproblémovou kompatibilitu s médii
Plně svařené, bez elastomerového těsnění
Technologie SoS (křemík na safíru) pro maximální přesnost, spolehlivost a bezpečné monitorování procesů
Minimální chyby teploty a velmi dobrá dlouhodobá stabilita, výrazně lepší než běžné standardní hodnoty
Zakázková provedení na vyžádání

Typy: 0705 / 0710 / 0720

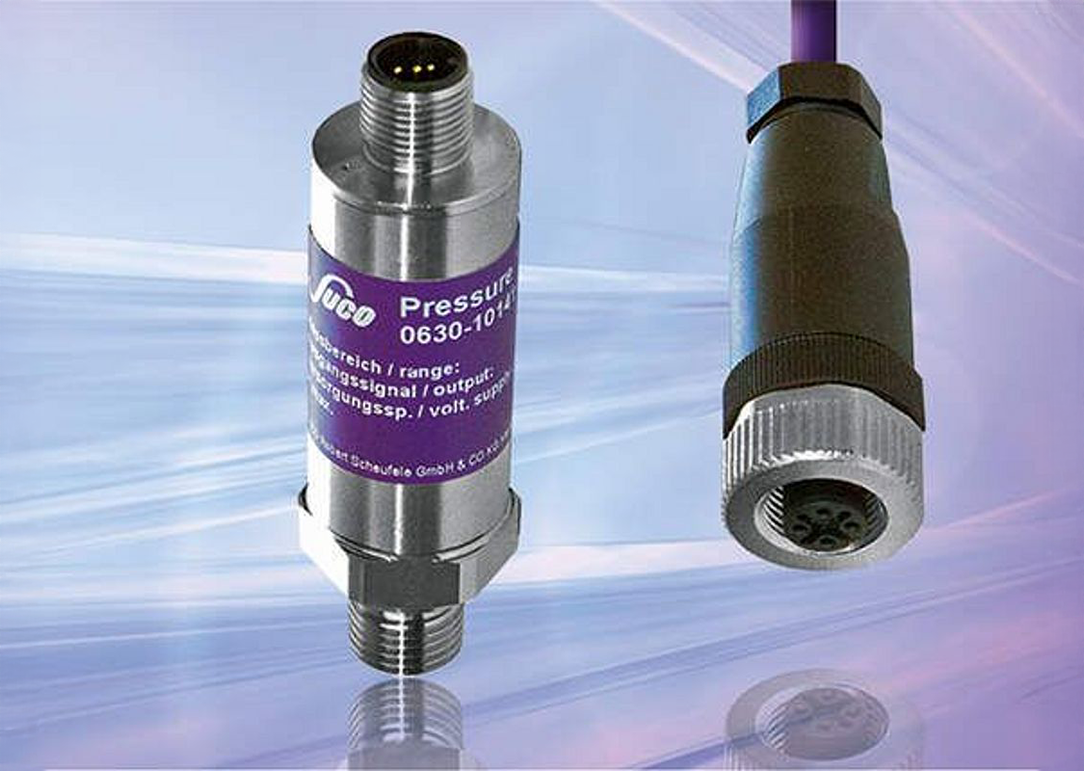

T.5 Digitální snímač tlaku s rozhraním CANopen / CAN J1939

Velikost klíče 22

Typ 0630: Protokol CANopen dle CiA DS-301, profil přístroje dle CiA DS-404
Typ 0631: Protokol CAN J1939 dle SAE J1939
Robustní provedení z nerezové oceli s vysokou spolehlivostí i ve velmi náročném prostředí
Kompletně svařený měřicí článek z nerezové oceli 1.4542 zaručuje bezproblémovou kompatibilitu s médii.
Rozsahy měření 0–1 bar až 0–600 bar

Řady snímačů: 0630 / 0631
