Thomson Lineární moduly a osy pro přesné vedení a automatizaci

S produkty lineárních jednotek Thomson máme k dispozici nejširší portfolio na trhu. Paleta zahrnuje nejmenší a kompaktní lineární jednotky až po ty největší a vysoce robustní lineární systémy. Naše různorodá nabídka vodících a pohonných systémů se mohou kombinovat v ekonomické, odolné systémy, pro vysoké rychlosti a přesné aplikace.

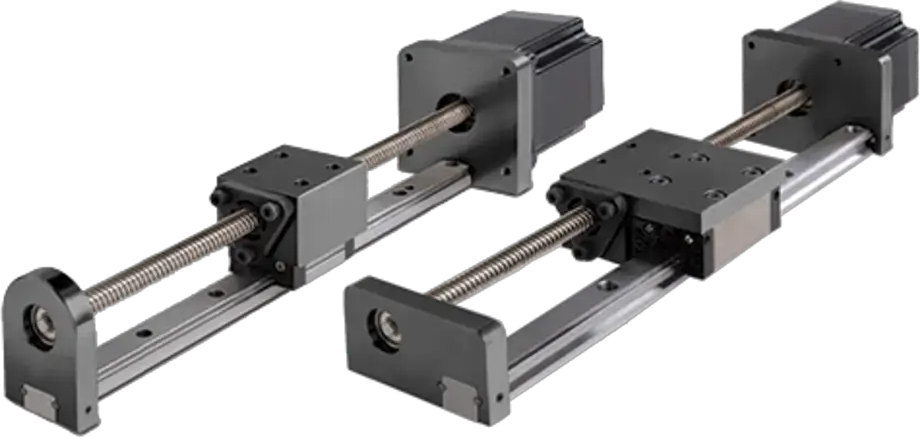

Modulární lineární systémy

Komplexní řešení pro prostorově orientované aplikace
Kompaktní lineární systémy THOMSON řeší komplexně celý návrh pohybu v jedné jednotce s úsporou místa a již dimenzovanými komponenty.

Technické parametry lineárních jednotek Thomson

max. zdvih 12 m
max. zatížení 40 000 N
max. posuvová síla 6000 N
max. rychlost 10 m/s
max. zrychlení 40 m/s²
max. opakovatelnost ± 0,005 mm
snímače polohy: mechanické, magnetické a indukční
integrovaný pohon: servomotor, 3f AC motor, krokový motor

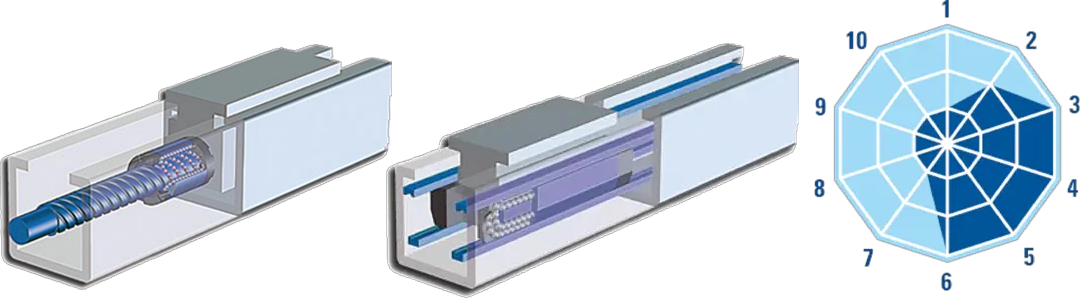

Kuličkový šroub a kuličkové vedení

Lineární jednotky s pohonem pomocí kuličkových šroubů a vedeny kuličkovým vedením s kolejnicemi, jsou určeny pro robustní aplikace, které vyžadují veliká zatížení, vysoké momenty, přesnost a tuhost.

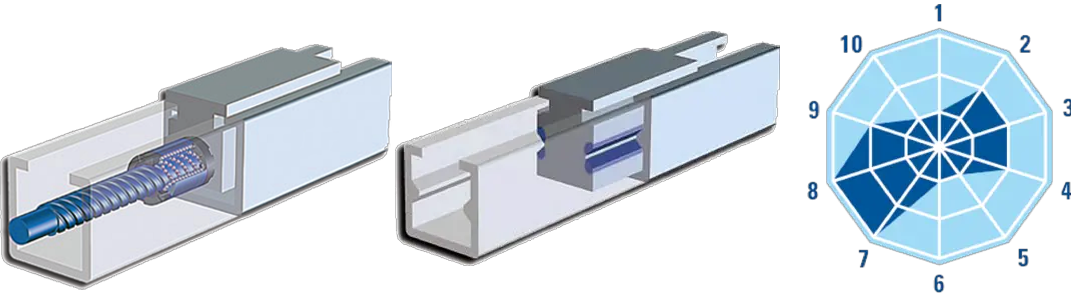

Kuličkový šroub a kluzné vedení

Lineární jednotky s pohonem pomocí kuličkových šroubů a vedeny kluzným vedením jsou navrženy pro vysoké dynamické síly, přitom v ekonomickém provedení. Dobře si poradí i v náročném znečištěném prostředí s možností dodatečné ochrany pro omyvatelnost.

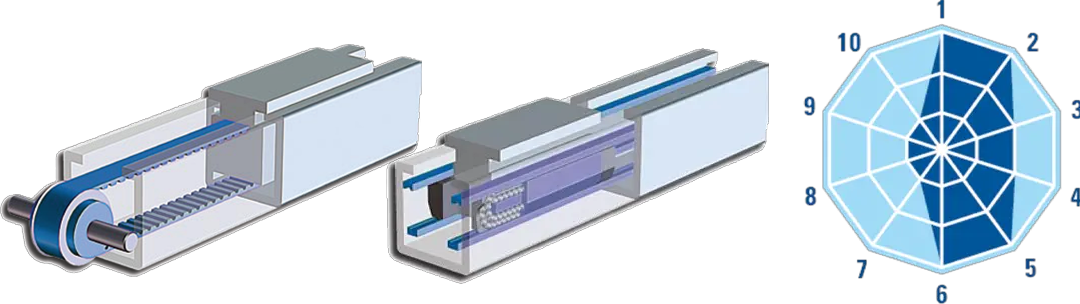

Řemenový pohon a kuličkové vedení

Lineární jednotky poháněny řemenem a vedeny kuličkovým vedením s kolejnicemi jsou navrženy pro plynulý chod v dynamických aplikacích, které vyžadují vysoké rychlosti a zrychlení. Tato řada představuje produkty s dlouhou životností při hodnotách zrychlení kolem 40m/s².

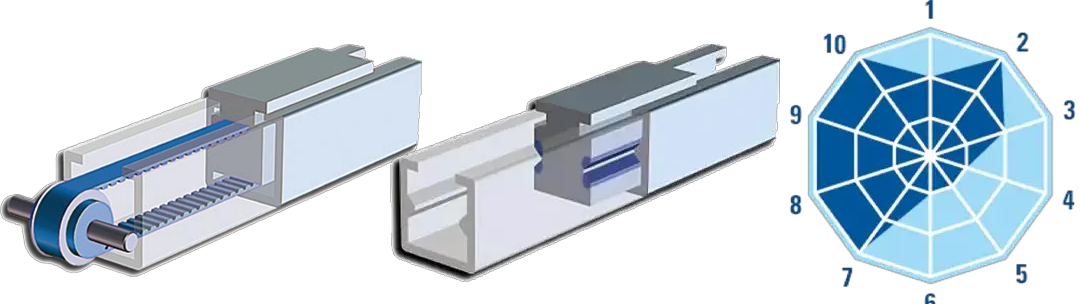

Řemenový pohon a kluzné vedení

Lineární jednotky poháněny řemenem s kluzným vedením jsou ideálně určeny pro dynamické aplikace vyžadující vysoké rychlosti, vysoká zrychlení, malou údržbu a plynulý chod. Tyto ekonomické systémy je možné upravit do náročných chemických prostředí.

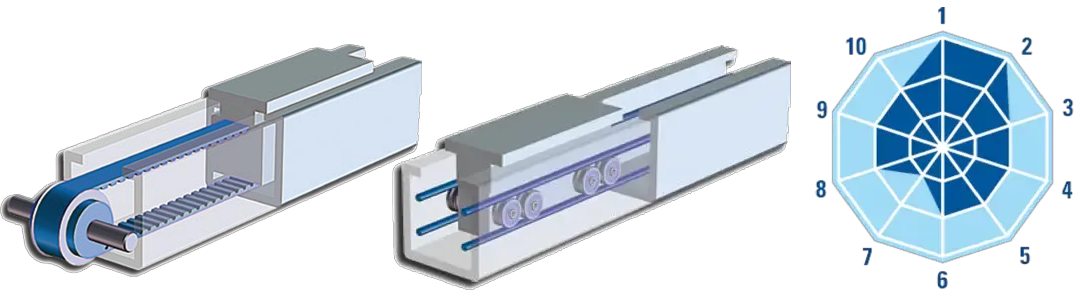

Řemenový pohon a rolnové/rolničkové vedení

Lineární jednotky s rolnovým (rolničkovým) vedením jsou vyvinuty pro dynamické aplikace požadující vysoké rychlosti a zrychlení, přitom však velice plynulý pohon se středními až velkými silami.

Čísla v diagramech značí:
